solidworks基體法蘭怎么用,下面給大家介紹一下基體法蘭的設置，詳細具體步驟喜歡通過下面的介紹讓大家更清楚。

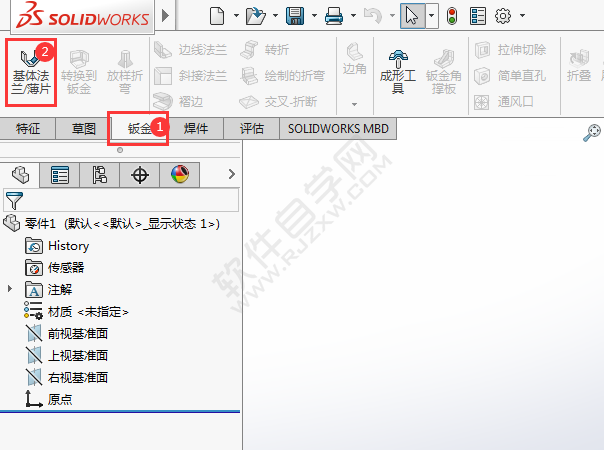

1、打開solidworks2016軟件，新建零件，點擊鈑金菜單，點擊基體法蘭/薄片。

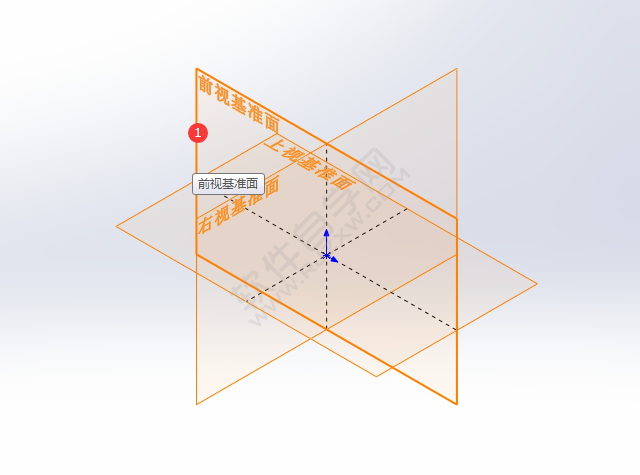

2、然后選擇“前視基準面”。效果如下：

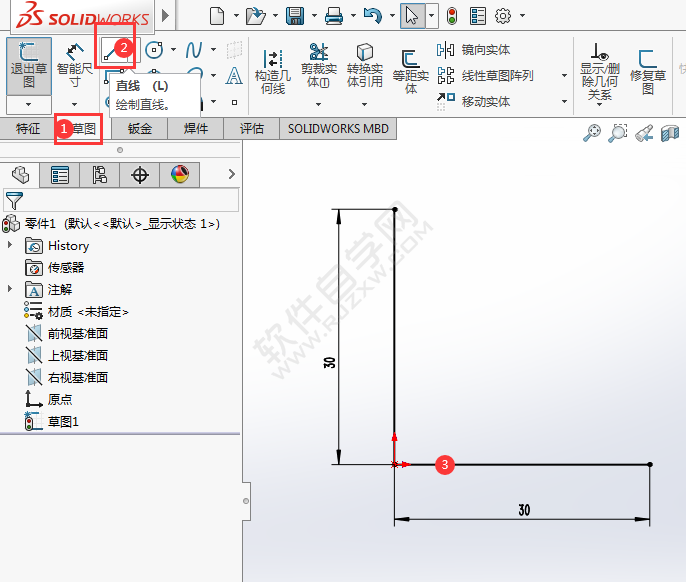

3、點擊草圖菜單，點擊直線，繪制下面的草圖出來。效果如下：

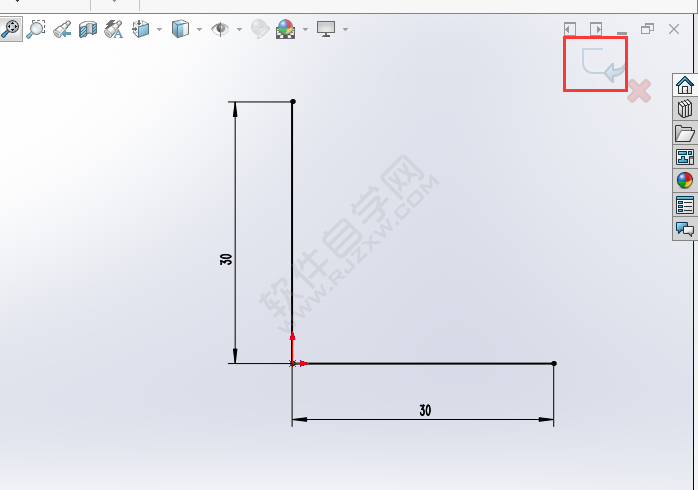

4、繪制好兩條30的直線出來，然后點擊退出草圖。

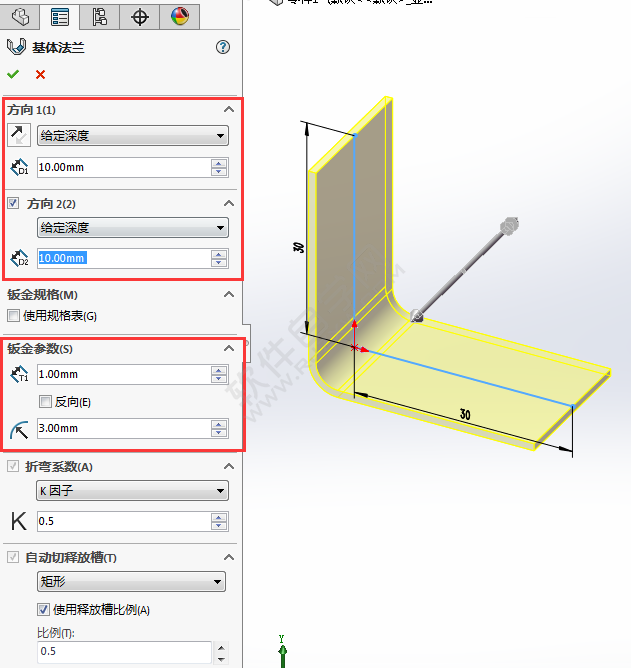

5、然后就可以設置基體法蘭的方向，然后設置鈑金的厚度，還有直然的圓角。

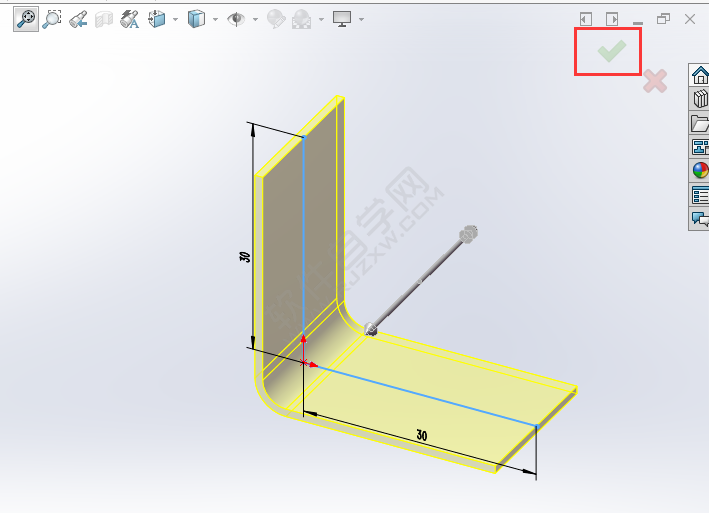

6、這樣鈑金的基體法蘭就拉伸出來了，點擊確定。

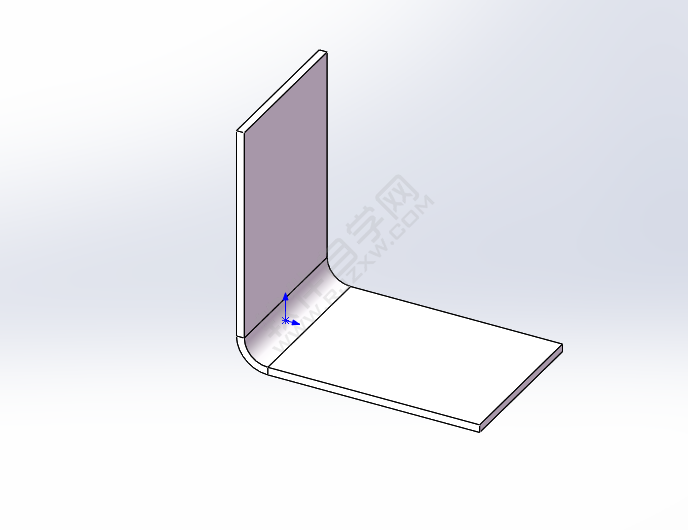

7、這樣一個簡單的基體法蘭創建好了。效果如下：

以上介紹的是solidworks基體法蘭怎么用的方法與步驟，希望能幫助到大家，喜歡的朋友可以一起來關注好吧啦網學習更多的solidworks教程。

以上就是solidworks基體法蘭怎么用，希望大家喜歡，請繼續關注好吧啦網。
