IDEA怎么生成UML類圖的實現
最近在開發的過程當中,對于已有的代碼,想將相關類繪制成UML類圖,雖然現在有很多UML類圖的優秀軟件,比如ProcessOn(可視化編輯)、draw.io(可視化編輯)、PlantUML(代碼生成),其實看到這里我就想IDEA中有沒有像PlantUML一樣的自動生成的插件,本著懷疑的態度百度了一下,果然IDEA還是很強大的,這個插件都是自帶的,接下稍微講述如何利用IDEA生成UML類圖的教程。
說之前先說一下Diagram這個單詞,意思是圖表; 示意圖; 圖解; [數] 線圖的意思。

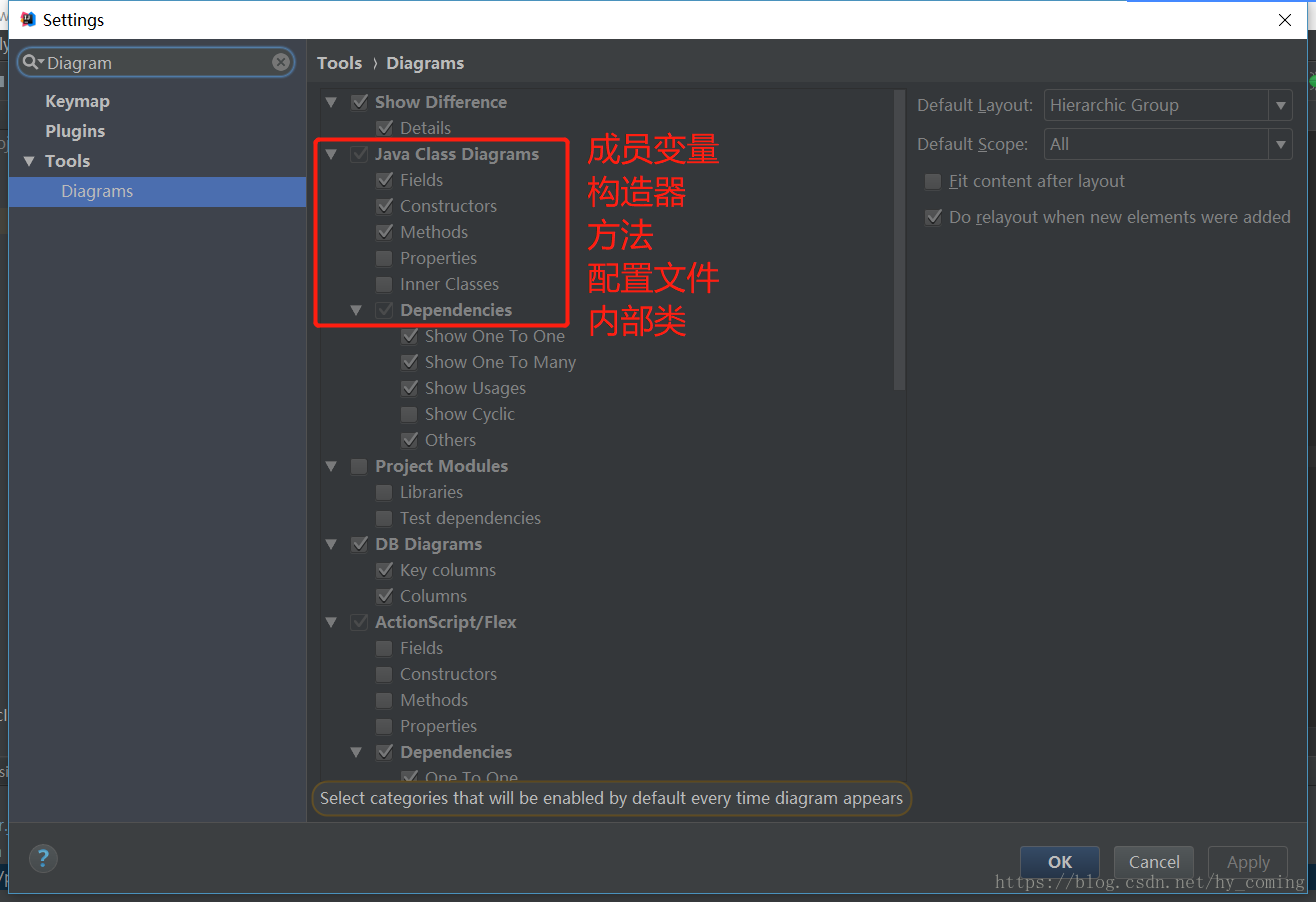

打開設置 File->Setting或windows下按Ctrl+Alt+S 在搜索框中輸入Diagram,如下圖:如上所示,我們主要關心的只有Java Class Diagrams下面的幾個單選框,分別對應紅字部分,一般的UML類圖只需要知道成員變量、構造器和方法(前面三個),其他的隨意,設置好了之后我們就來演示一下,

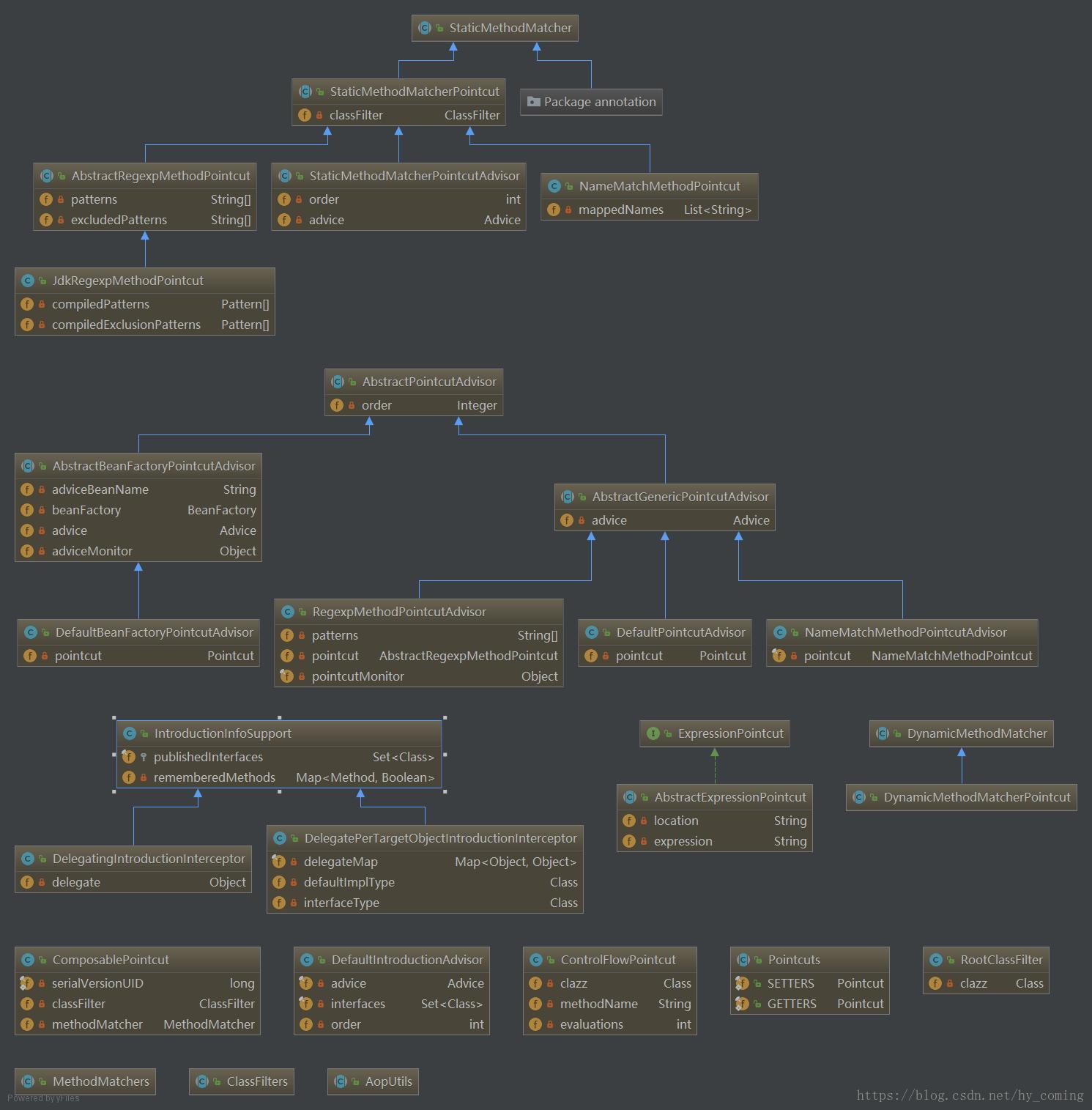

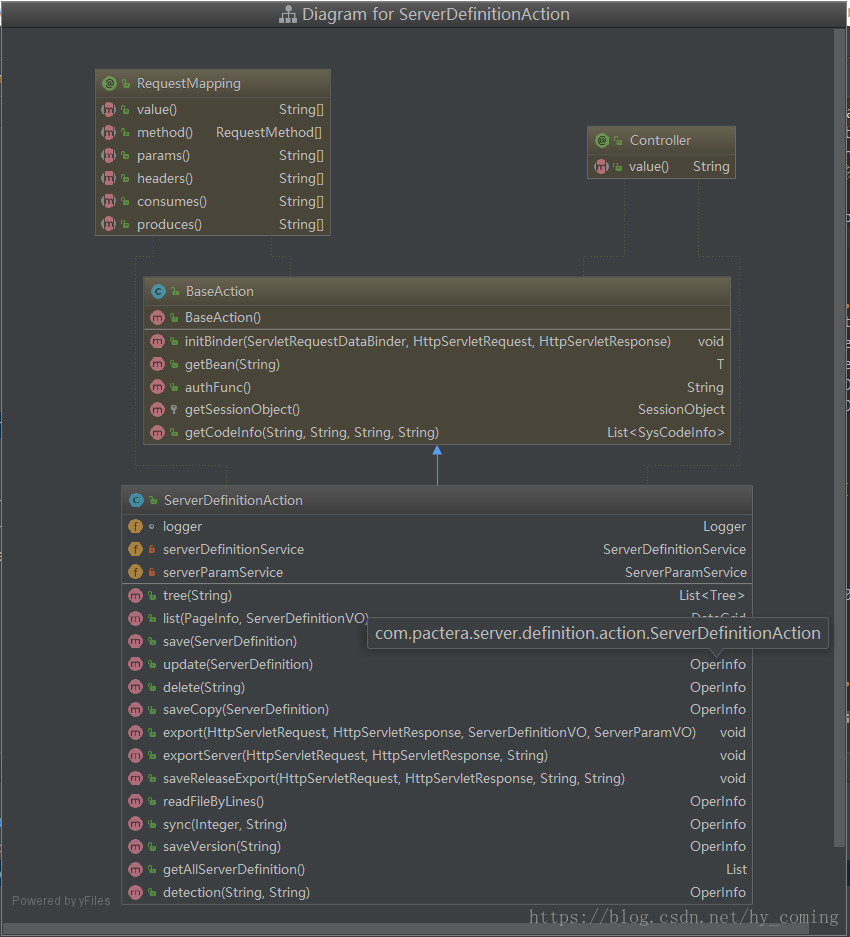

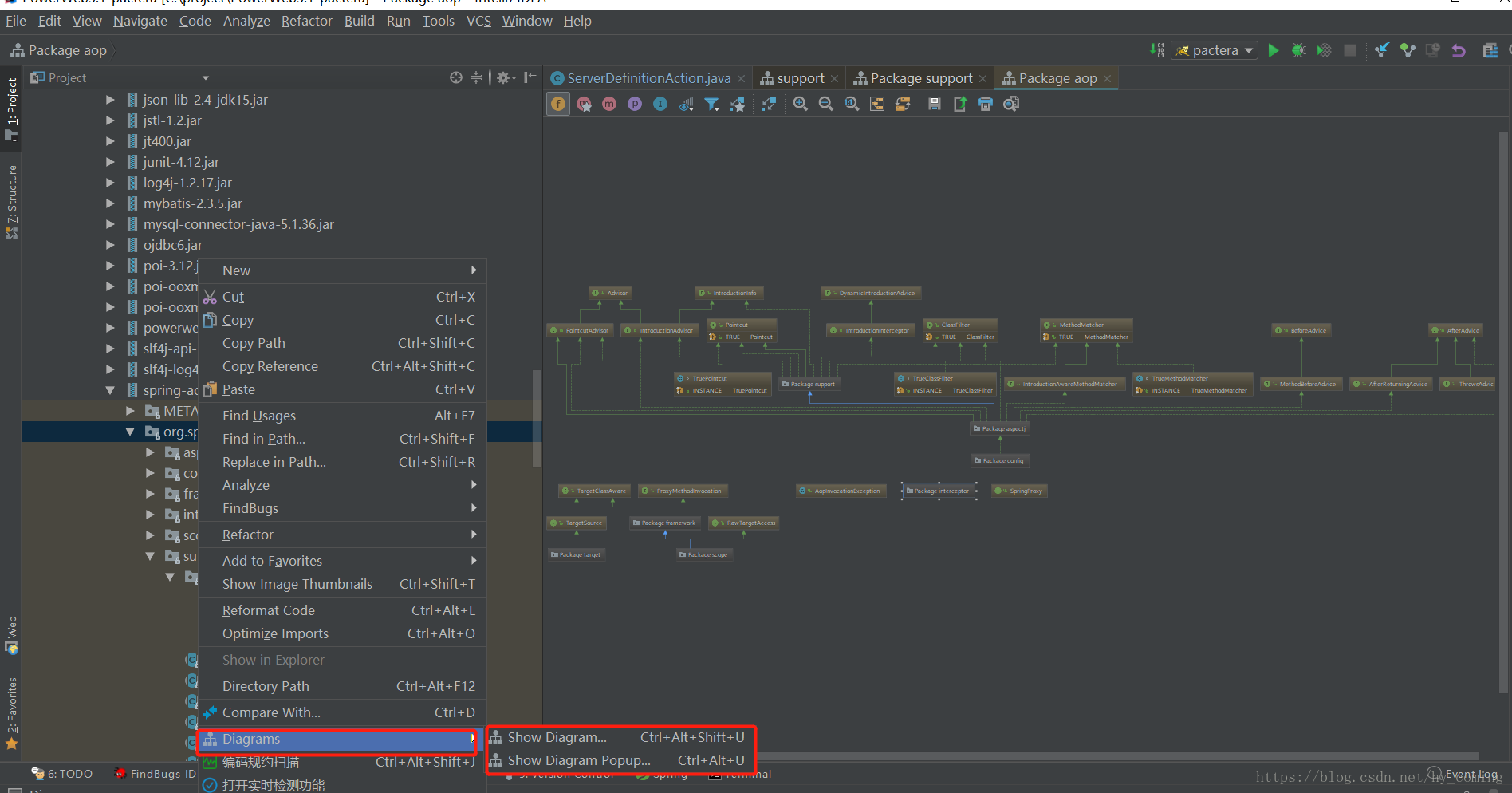

選擇需要的類文件,在編輯器中打開它 按Ctrl + Shift + Alt + U或Ctrl + Alt + U或右鍵選擇,生成類Uml關聯圖,如下圖:上面的是類的UML圖,下面的support包的UML圖:
局限性:雖然這個很是方便,但是也有他自己的局限性,首先這個功能只能是根據類來自動生成的,所以對于設計類的時候就不行了,還是需要正規的UML圖軟件,還有就是對于專業的UML軟件來說,這種自動生成的東西可能表達并不是非常的準確直觀,特別是對于UML圖有嚴格要求的人來說,顯得格外重要。
