1.什么是ScheduleMaster

ScheduleMaster是分布式任務調度系統,是國內的一位開發者寫的。簡稱：集中任務調度系統，最簡單的理解ScheduleMaster，就是對不同的系統里面的調度任務做統一管理的框架。

例如我們現在有多個系統，每個系統針對自己處理不同的業務場景。衍生出自己的調度任務，想象一下，如果每個系統人為去維護，那隨著調度任務越來越多，人是崩潰的吧，可見維護和技術成本是巨大的，這時我們需要選擇分布式任務系統框架做統一的管理

當然有目前有很多相對優秀分布式任務系統框架，我們主要學習 ScheduleMaster

2.使用ScheduleMaster

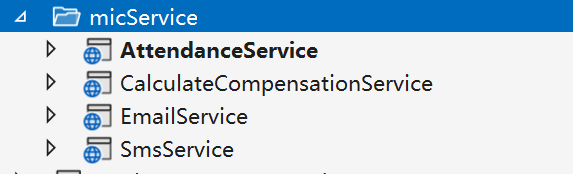

1.首先我們需要使用NET Core web Api創建幾個模擬的微服務，分別為 考勤、算薪、郵件、短信

2.下載開源的ScheduleMaster，并且使用ScheduleMaster調度我們的微服務接口

- sqlserver："Persist Security Info = False; User ID =sa; Password =123456; Initial Catalog =schedule_master; Server =."
- postgresql："Server=localhost;Port=5432;Database=schedule_master;User Id=postgres;Password=123456;Pooling=true;MaxPoolSize=20;"
- mysql："Data Source=localhost;Database=schedule_master;User ID=root;Password=123456;pooling=true;CharSet=utf8mb4;port=3306;sslmode=none;TreatTinyAsBoolean=true"

修改Host的配置文件和支持的數據庫,框架默認使用Mysql

修改Web的配置文件和支持的數據庫,框架默認使用Mysql

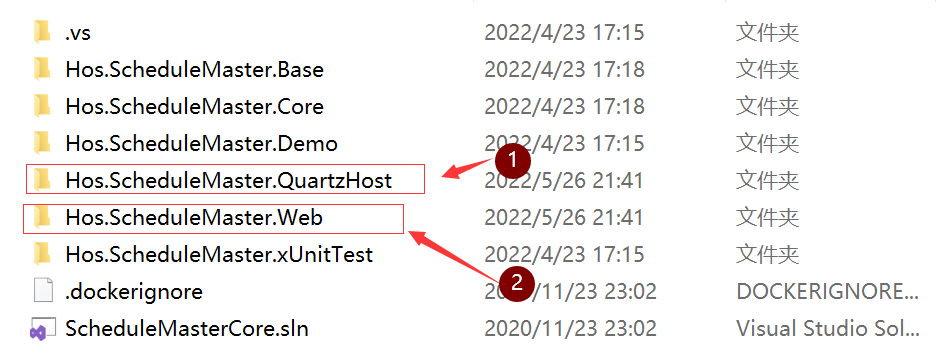

3.進入Hos.ScheduleMaster.Web項目的發布目錄，dotnet Hos.ScheduleMaster.Web.dll啟動項目 ，此時會生成數據庫

登錄賬號：admin

密碼：111111

4.進入Hos.ScheduleMaster.QuartzHost項目的發布目錄,執行命令，啟動項目

dotnet Hos.ScheduleMaster.QuartzHost.dll --urls http://*:30003

1.配置Http調度任務

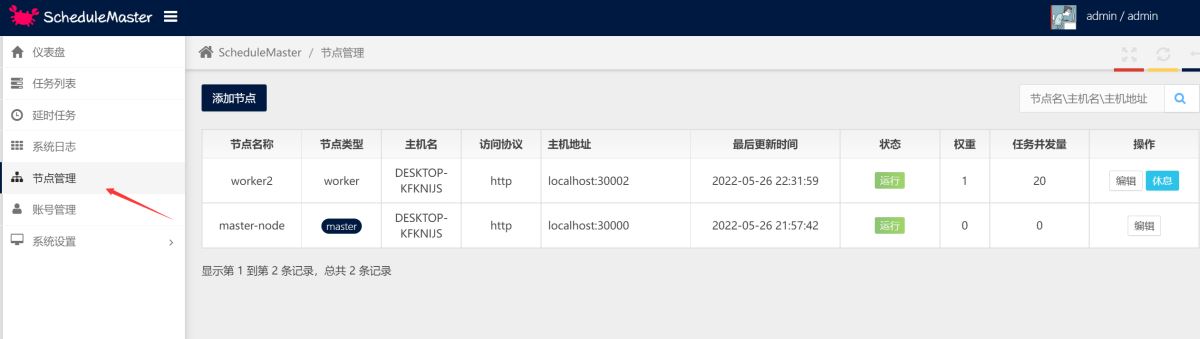

5.準備就緒后，使用后臺查看節點管理，可以看到web主節點30000和任務調度的接口30002已經在運行

6.使用任務列表菜單，創建定時調度任務，配置基礎信息和元數據配置，然后點擊保存就開始執行任務

2.配置程序集調度任務

1.創建一個類庫，安裝ScheduleMaster庫， 創建一個類繼承TaskBase，實現抽象方法，然后編譯程序集

namespace TaskExcuteService{    class AssemblyTask : TaskBase    {public override void Run(TaskContext context){    context.WriteLog("程序集任務");}    }}

2.找到debug目錄，去掉Base程序集，然后添加為壓縮文件

3.在web界面找到任務配置，選擇程序集進行基本配置，配置元數據，輸入程序集名稱，然后輸入類，并將程序集上傳，保存就可以運行了

3.使用Api接入任務

為了方便業務系統更好的接入調度系統，ScheduleMaster創建任務不僅可以在控制臺中實現，系統也提供了WebAPI供業務系統使用代碼接入，這種方式對延時任務來說尤其重要。

1.API Server 對接流程

• 在控制臺中創建好專用的API對接用戶賬號。
• 使用對接賬號的用戶名設置為http header中的ms_auth_user值。
• 使用經過哈希運算過的秘鑰設置為http header中的ms_auth_secret值，計算規則：按{用戶名}{hash(密碼)}{用戶名}的格式拼接得到字符串str，然后再對str做一次hash運算即得到最終秘鑰，hash函數是小寫的32位MD5算法。
• 使用form格式發起http調用，如果非法用戶會返回401-Unauthorized。

HttpClient client = new HttpClient();client.DefaultRequestHeaders.Add("ms_auth_user", "admin");client.DefaultRequestHeaders.Add("ms_auth_secret", SecurityHelper.MD5($"admin{SecurityHelper.MD5("111111")}}admin"));

所有接口采用統一的返回格式，字段如下：

參數名稱參數類型說明Successbool是否成功Statusint結果狀態，0-請求失敗 1-請求成功 2-登錄失敗 3-參數異常 4-數據異常Messagestring返回的消息Dataobject返回的數據

2.創建程序集任務

使用API創建任務的方式不支持上傳程序包，所以在任務需要啟動時要確保程序包已通過其他方式上傳，否則會啟動失敗。

• 接口地址：http://yourip:30000/api/task/create
• 請求類型：POST
• 參數格式：application/x-www-form-urlencoded
• 返回結果：創建成功返回任務id
• 參數列表：

參數名稱參數類型是否必填說明MetaTypeint是任務類型，這里固定是1Titlestring是任務名稱RunLoopbool是是否按周期執行CronExpressionstring否cron表達式，如果RunLoop為true則必填AssemblyNamestring是程序集名稱ClassNamestring是執行類名稱，包含完整命名空間StartDateDateTime是任務開始時間EndDateDateTime否任務停止時間，為空表示不限停止時間Remarkstring否任務描述說明KeepersList<int>否監護人idNextsList<guid>否子級任務idExecutorsList<string>否執行節點名稱RunNowbool否創建成功是否立即啟動ParamsList<ScheduleParam>否自定義參數列表，也可以通過CustomParamsJson字段直接傳json格式字符串

ScheduleParam：

參數名稱參數類型是否必填說明ParamKeystring是參數名稱ParamValuestring是參數值ParamRemarkstring否參數說明

HttpClient client = new HttpClient();List<KeyValuePair<string, string>> args = new List<KeyValuePair<string, string>>();args.Add(new KeyValuePair<string, string>("MetaType", "1"));args.Add(new KeyValuePair<string, string>("RunLoop", "true"));args.Add(new KeyValuePair<string, string>("CronExpression", "33 0/8 * * * ?"));args.Add(new KeyValuePair<string, string>("Remark", "By Xunit Tester Created"));args.Add(new KeyValuePair<string, string>("StartDate", DateTime.Today.ToString("yyyy-MM-dd HH:mm:ss")));args.Add(new KeyValuePair<string, string>("Title", "程序集接口測試任務"));args.Add(new KeyValuePair<string, string>("AssemblyName", "Hos.ScheduleMaster.Demo"));args.Add(new KeyValuePair<string, string>("ClassName", "Hos.ScheduleMaster.Demo.Simple"));args.Add(new KeyValuePair<string, string>("CustomParamsJson", "[{\"ParamKey\":\"k1\",\"ParamValue\":\"1111\",\"ParamRemark\":\"r1\"},{\"ParamKey\":\"k2\",\"ParamValue\":\"2222\",\"ParamRemark\":\"r2\"}]"));args.Add(new KeyValuePair<string, string>("Keepers", "1"));args.Add(new KeyValuePair<string, string>("Keepers", "2"));//args.Add(new KeyValuePair<string, string>("Nexts", ""));//args.Add(new KeyValuePair<string, string>("Executors", ""));HttpContent reqContent = new FormUrlEncodedContent(args);var response = await client.PostAsync("http://localhost:30000/api/Task/Create", reqContent);var content = await response.Content.ReadAsStringAsync();Debug.WriteLine(content);

3.創建HTTP任務

• 接口地址：http://yourip:30000/api/task/create
• 請求類型：POST
• 參數格式：application/x-www-form-urlencoded
• 返回結果：創建成功返回任務id
• 參數列表：

參數名稱參數類型是否必填說明MetaTypeint是任務類型，這里固定是2Titlestring是任務名稱RunLoopbool是是否按周期執行CronExpressionstring否cron表達式，如果RunLoop為true則必填StartDateDateTime是任務開始時間EndDateDateTime否任務停止時間，為空表示不限停止時間Remarkstring否任務描述說明HttpRequestUrlstring是請求地址HttpMethodstring是請求方式，僅支持GET\POST\PUT\DELETEHttpContentTypestring是參數格式，僅支持application/json和application/x-www-form-urlencodedHttpHeadersstring否自定義請求頭，ScheduleParam列表的json字符串HttpBodystring是如果是json格式參數，則是對應參數的json字符串；如果是form格式參數，則是對應ScheduleParam列表的json字符串。KeepersList<int>否監護人idNextsList<guid>否子級任務idExecutorsList<string>否執行節點名稱RunNowbool否創建成功是否立即啟動

HttpClient client = new HttpClient();List<KeyValuePair<string, string>> args = new List<KeyValuePair<string, string>>();args.Add(new KeyValuePair<string, string>("MetaType", "2"));args.Add(new KeyValuePair<string, string>("RunLoop", "true"));args.Add(new KeyValuePair<string, string>("CronExpression", "22 0/8 * * * ?"));args.Add(new KeyValuePair<string, string>("Remark", "By Xunit Tester Created"));args.Add(new KeyValuePair<string, string>("StartDate", DateTime.Today.ToString("yyyy-MM-dd HH:mm:ss")));args.Add(new KeyValuePair<string, string>("Title", "Http接口測試任務"));args.Add(new KeyValuePair<string, string>("HttpRequestUrl", "http://localhost:56655/api/1.0/value/jsonpost"));args.Add(new KeyValuePair<string, string>("HttpMethod", "POST"));args.Add(new KeyValuePair<string, string>("HttpContentType", "application/json"));args.Add(new KeyValuePair<string, string>("HttpHeaders", "[]"));args.Add(new KeyValuePair<string, string>("HttpBody", "{ \"Posts\": [{ \"PostId\": 666, \"Title\": \"tester\", \"Content\":\"testtesttest\" }], \"BlogId\": 111, \"Url\":\"qweqrrttryrtyrtrtrt\" }"));HttpContent reqContent = new FormUrlEncodedContent(args);var response = await client.PostAsync("http://localhost:30000/api/Task/Create", reqContent);var content = await response.Content.ReadAsStringAsync();Debug.WriteLine(content);

4.創建延時任務

• 接口地址：http://yourip:30000/api/delaytask/create
• 請求類型：POST
• 參數格式：application/x-www-form-urlencoded
• 返回結果：創建成功返回任務id
• 參數列表：

參數名稱參數類型是否必填說明SourceAppstring是來源Topicstring是主題ContentKeystring是業務關鍵字DelayTimeSpanint是延遲相對時間DelayAbsoluteTimeDateTime是延遲絕對時間NotifyUrlstring是回調地址NotifyDataTypestring是回調參數格式，僅支持application/json和application/x-www-form-urlencodedNotifyBodystring是回調參數，json格式字符串

for (int i = 0; i < 5; i++){    int rndNum = new Random().Next(20, 500);    List<KeyValuePair<string, string>> args = new List<KeyValuePair<string, string>>();    args.Add(new KeyValuePair<string, string>("SourceApp", "TestApp"));    args.Add(new KeyValuePair<string, string>("Topic", "TestApp.Trade.TimeoutCancel"));    args.Add(new KeyValuePair<string, string>("ContentKey", i.ToString()));    args.Add(new KeyValuePair<string, string>("DelayTimeSpan", rndNum.ToString()));    args.Add(new KeyValuePair<string, string>("DelayAbsoluteTime", DateTime.Now.AddSeconds(rndNum).ToString("yyyy-MM-dd HH:mm:ss")));    args.Add(new KeyValuePair<string, string>("NotifyUrl", "http://localhost:56655/api/1.0/value/delaypost"));    args.Add(new KeyValuePair<string, string>("NotifyDataType", "application/json"));    args.Add(new KeyValuePair<string, string>("NotifyBody", "{ \"Posts\": [{ \"PostId\": 666, \"Title\": \"tester\", \"Content\":\"testtesttest\" }], \"BlogId\": 111, \"Url\":\"qweqrrttryrtyrtrtrt\" }"));    HttpContent reqContent = new FormUrlEncodedContent(args);    var response = await client.PostAsync("http://localhost:30000/api/DelayTask/Create", reqContent);    var content = await response.Content.ReadAsStringAsync();    Debug.WriteLine(content);}

4.框架簡單分析

1.全局設計

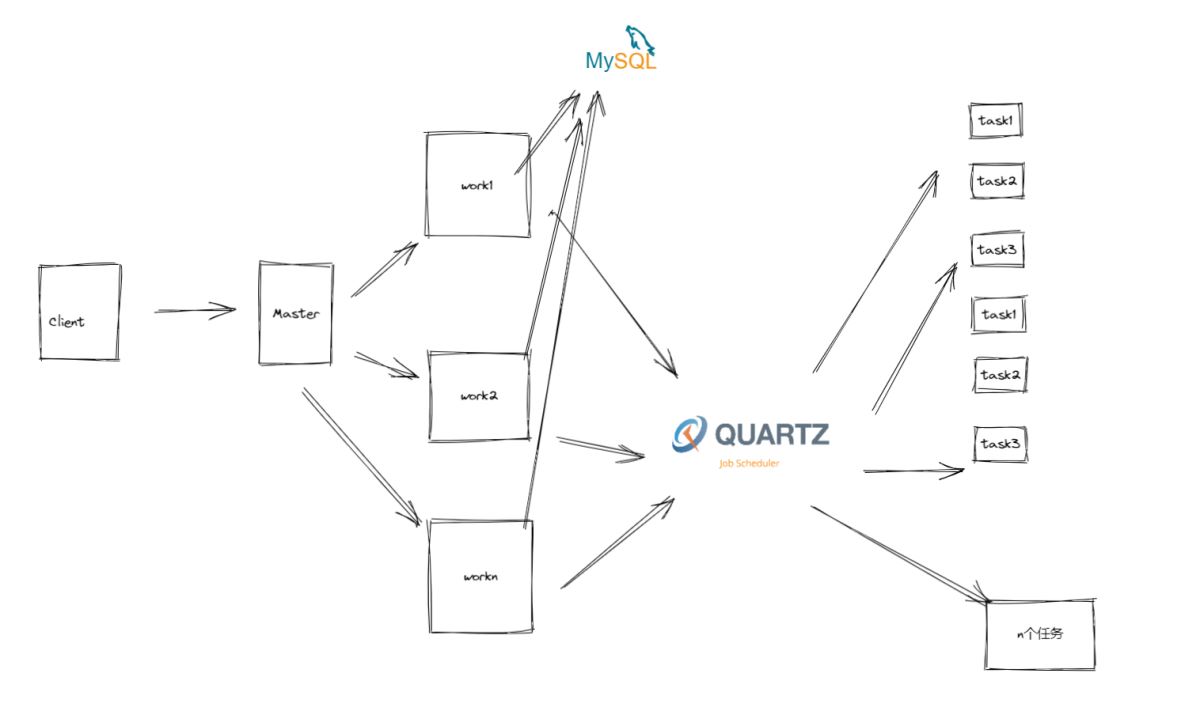

根據官網的設計圖，以及操作的流程，簡單總結一下任務全局流程為客戶端—–>master——>work—–>執行任務。從大的架構方向的思想就是，將原有單個服務中業務和任務調度混合的方式做一些改變，使業務和調度分離，專門把任務調度部分剝離出來，作為一個獨立的進程，來統一調用和管理任務，而原有服務只做業務處理。

2.Master和Work分析

我們主要從主節點，從節點，數據表這幾個方面來簡單分析，整個業務的時序流程，從本質來看并不復雜master和Work之間的關系是相互配合的，可能乍一看下面整個圖有點混亂，下面來解釋一下，其實Master節點將任務添加到數據中，然后work節點，去從對應的數據表中取出任務數據，然后根據任務對應的配置，生成配置信息，調用Quartz執行任務，這就是我們整個框架中最核心的業務。

當然master和work除了主要承載了整個管理系統的UI可視化、后臺業務操作、任務執行之外，如果從細節以及實現方式來說主要做了以下事情：

Master

• 1.分配任務執行和選擇節點
• 2.對work節點進行健康檢查，對任務進行故障轉移

Work

• 1.取出任務配置信息
• 2.使用Quartz根據配置運行任務
• 3.使用反射調用程序集
• 4.使用httpclient調用http 接口
