下面給大家介紹的一下用復雜的方法復習一下solidworks軟件，怎么制作solidworks箭頭書架。喜歡的請關注好吧啦網學習solidworks知識。

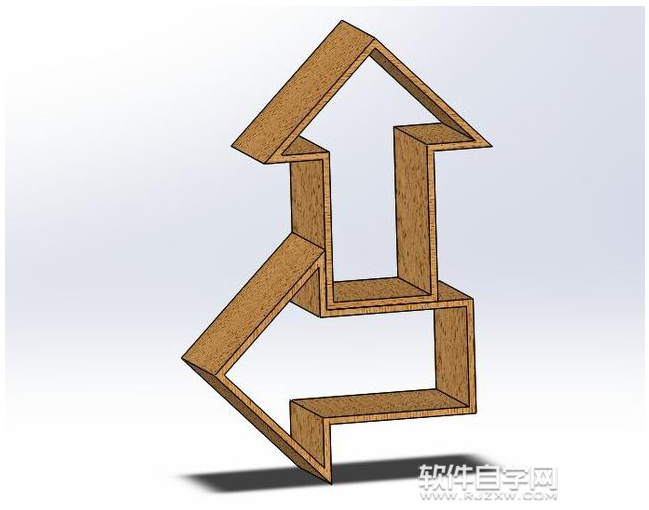

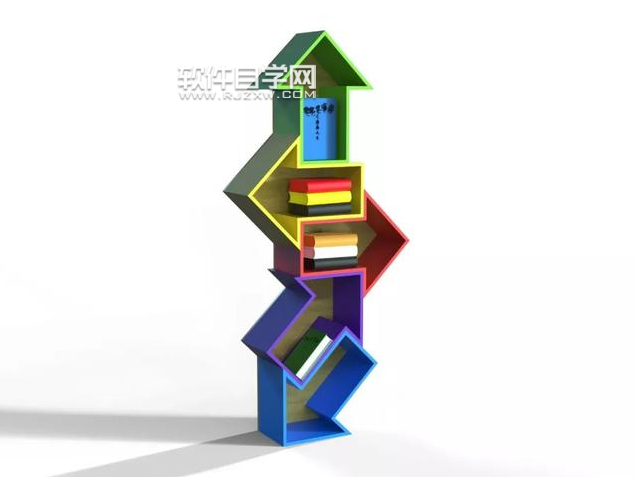

第1步、看看箭頭書架效果圖

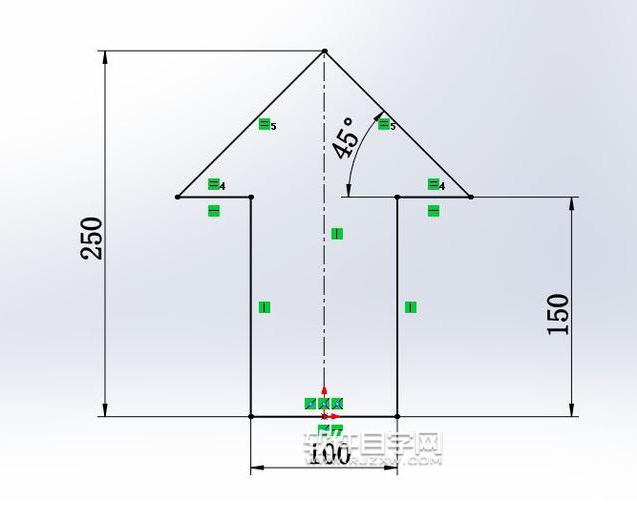

第2步、打開solidworks軟件，在前視基準面上草繪圖形。效果如下：

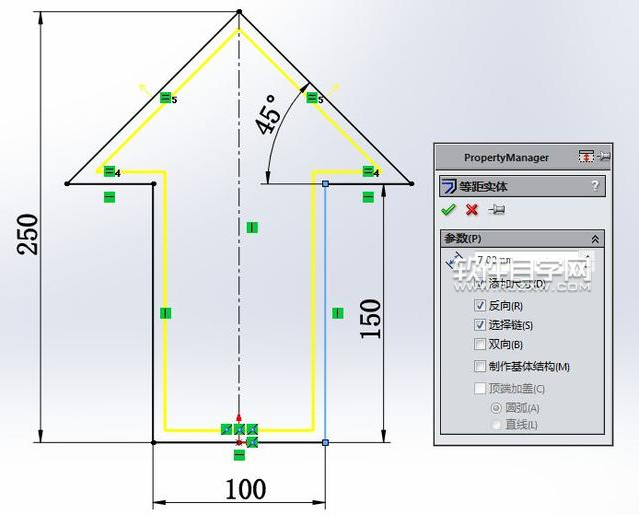

第3步、使用等距實體，進行偏移。

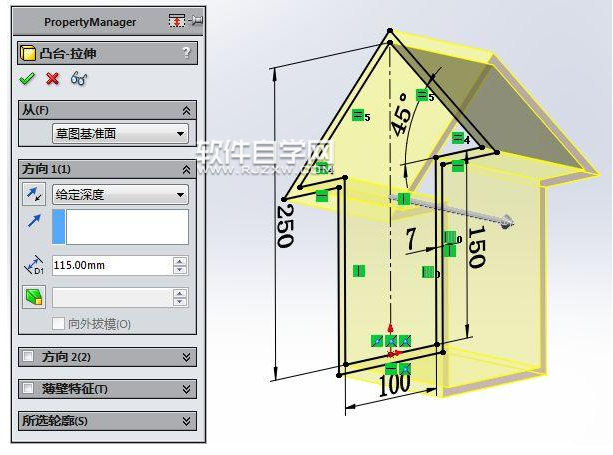

第4步、使用凸臺拉伸，進行處理。

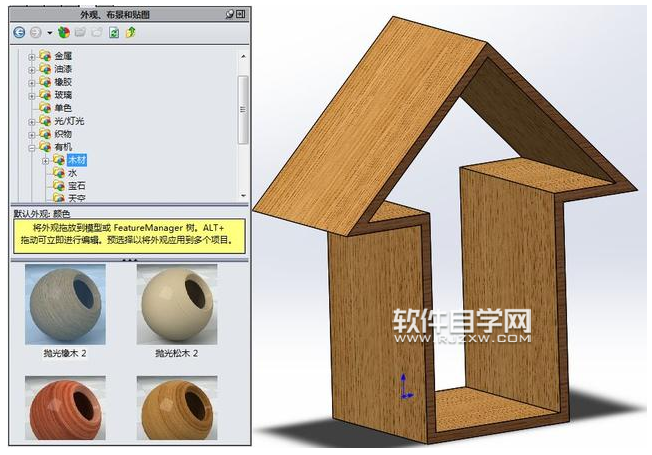

第5步、然后進行木材上色。然后保存零件。

第6步、新建裝配體，把零件拖進來。按住 Ctrl鍵復制一個，添加3個配合，都是面與面重合。

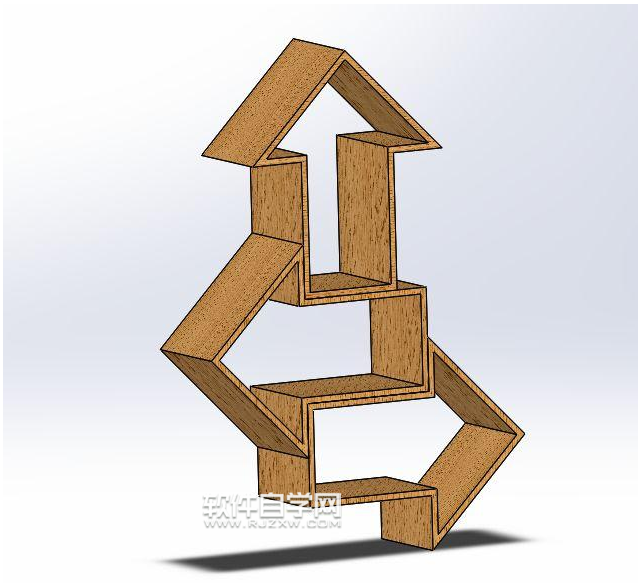

第7步、再?gòu)?fù)制一個零件，用鼠標右鍵旋轉零件，用鼠標左鍵移動零件。再添加3個配合，還是面與面重合。

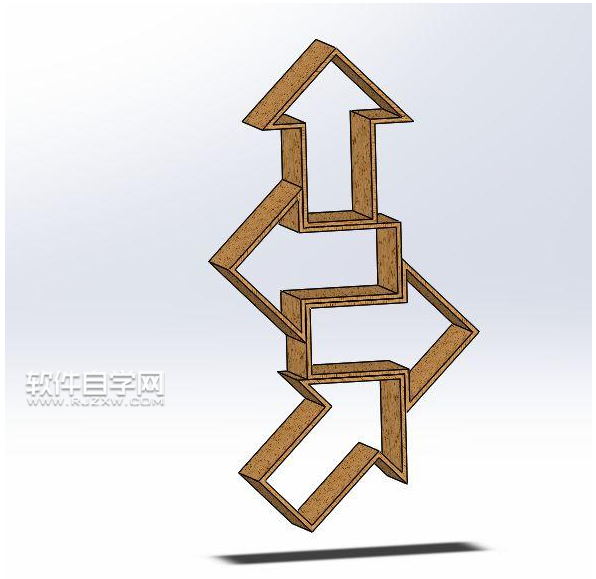

第8步、繼續復制零件，添加配合。

以上就是solidworks箭頭書架怎么制作，希望大家喜歡，請繼續關注好吧啦網。
