UG怎么繪制鉛筆教程

瀏覽:98日期:2024-02-12 16:35:25
下面給大家介如的是UG怎么繪制鉛筆教程,喜歡的朋友可以一起來學習做一做。

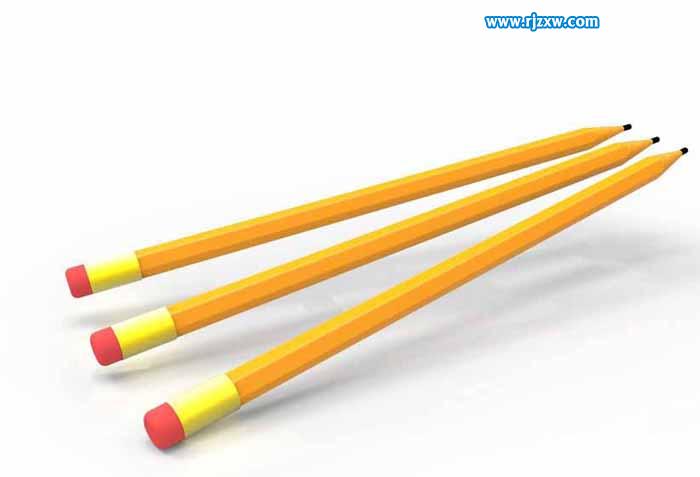

效果圖:

UG怎么繪制鉛筆教程

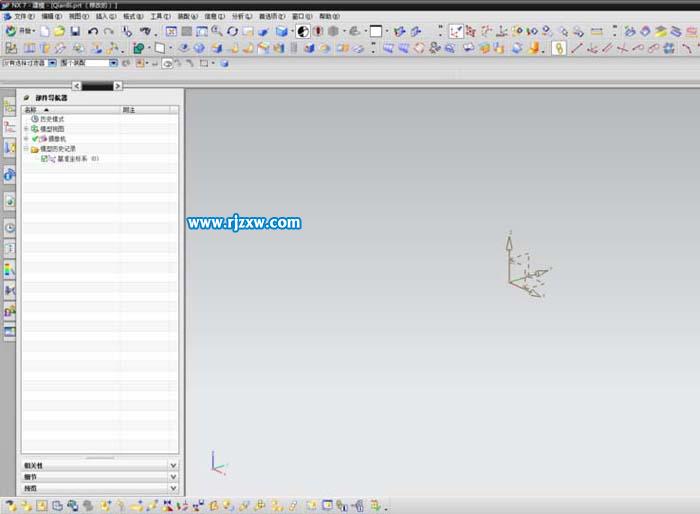

第1步、打開UG軟件,首先新建一個空白文檔。

UG怎么繪制鉛筆教程

第2步、單擊拉伸命令,彈出拉伸對話框,選擇xy平面為基準面。

UG怎么繪制鉛筆教程

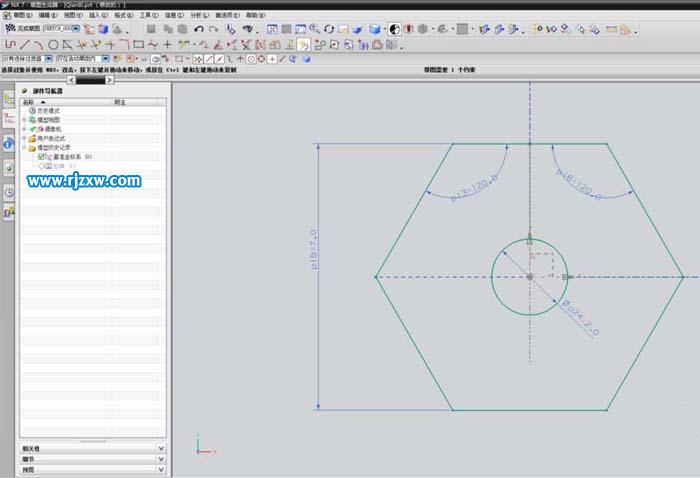

第3步、進入草圖,繪制多邊形,約束各邊等長和兩個內角的角度為120度,完成草圖。

UG怎么繪制鉛筆教程

第4步、繪制筆芯部分,點擊拉伸命令,選中圓形邊緣,拉伸對話框中輸入?yún)?shù)值180,完成拉伸。

UG怎么繪制鉛筆教程

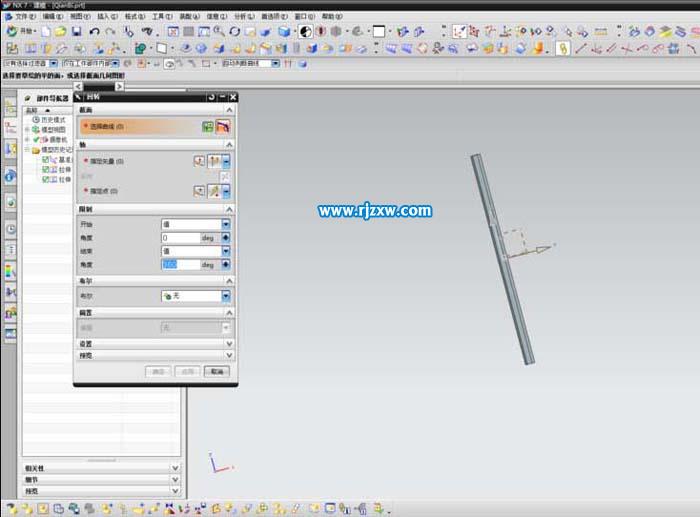

第5步、新建回轉命令,單擊XZ平面為基準面。

UG怎么繪制鉛筆教程

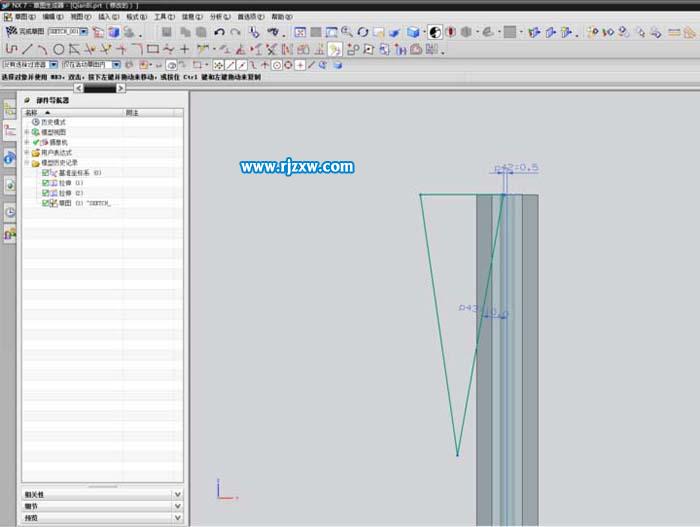

第6步、進入草圖,完成草圖。

UG怎么繪制鉛筆教程

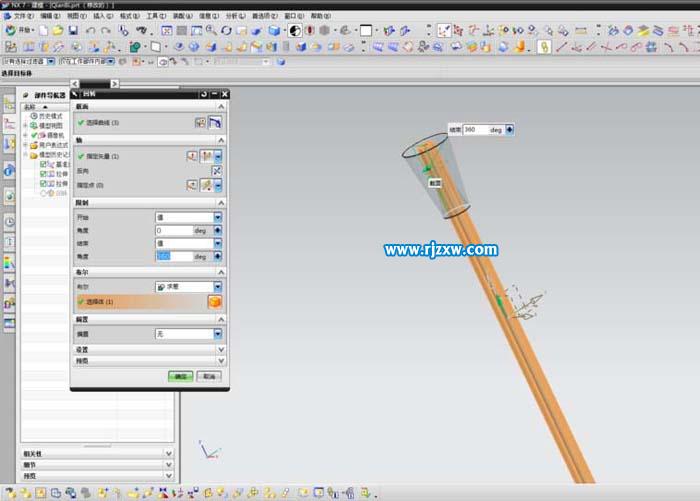

第7步、指定Z軸為選裝軸,布爾運算為求差,然后單擊鉛筆主體,完成操作。

UG怎么繪制鉛筆教程

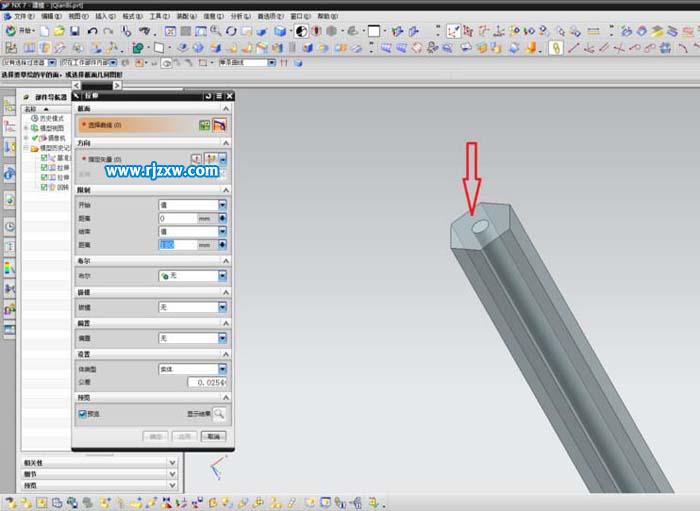

第8步、單擊拉伸命令,選擇鉛筆主體后端面為基準面,

UG怎么繪制鉛筆教程

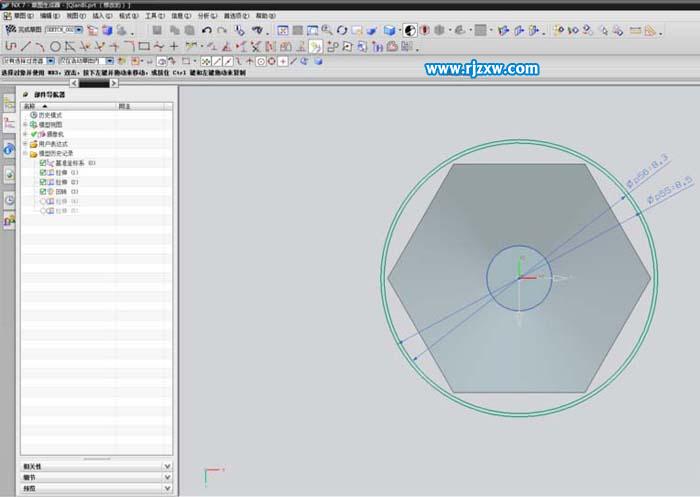

第9步、進入草圖,繪制同心圓,完成草圖,

UG怎么繪制鉛筆教程

第10步、輸入拉伸參數,完成拉伸操作。

UG怎么繪制鉛筆教程

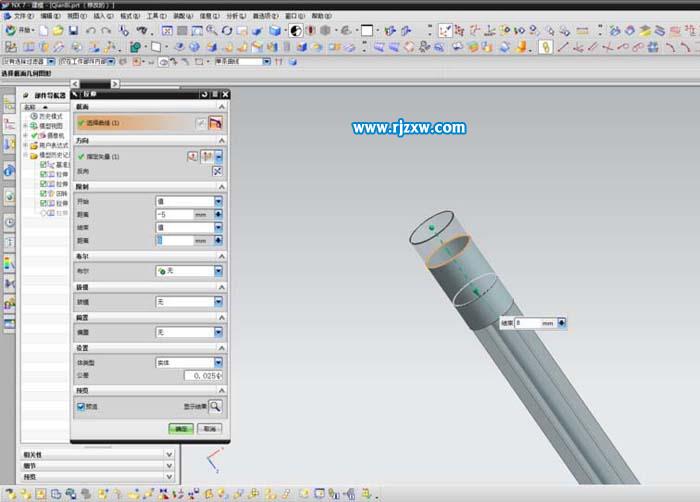

第11步、單擊拉伸命令,選擇套圈邊沿,輸入?yún)?shù)值完成拉伸。

UG怎么繪制鉛筆教程

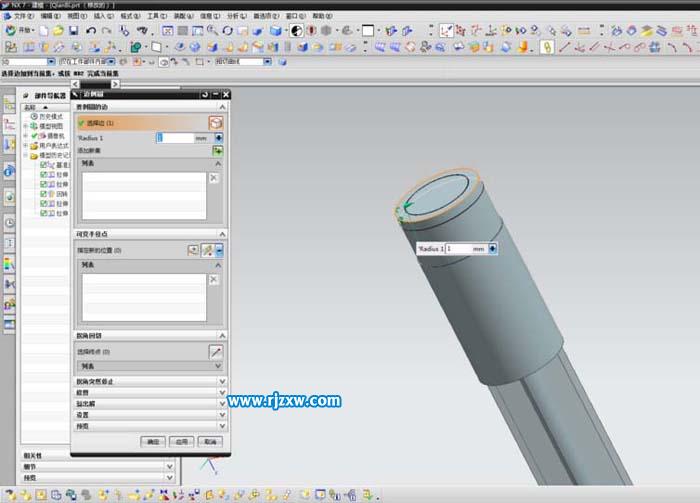

第12步、單擊邊倒圓命令,選擇圓柱邊沿,輸入?yún)?shù)值完成倒圓。

UG怎么繪制鉛筆教程

第13步、然后效果圖就出來了。

UG怎么繪制鉛筆教程

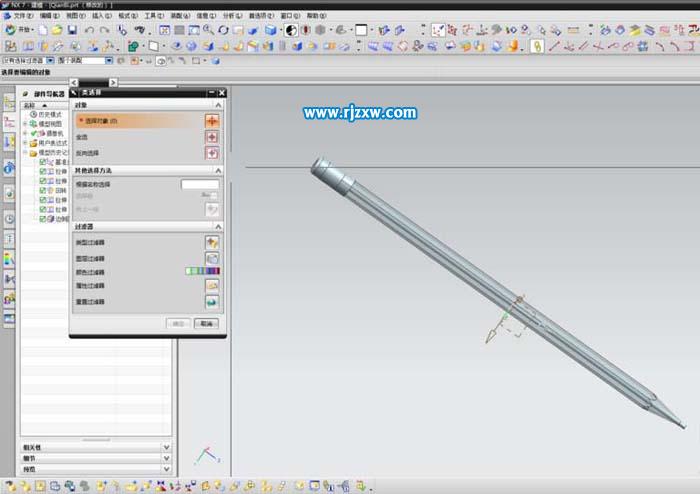

第14步、按ctrl+j建打開對象編輯對話框,編輯各個部位的顏色。

UG怎么繪制鉛筆教程

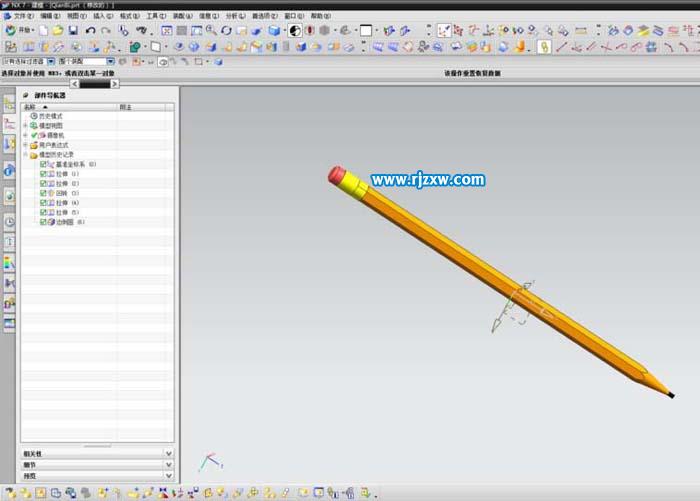

第15步、自此一支鉛筆模型就制作好了。

UG怎么繪制鉛筆教程

以上就是UG怎么繪制鉛筆的教程,很簡單吧,希望大家喜歡,請繼續關注好吧啦網。
