簡要操作步驟：

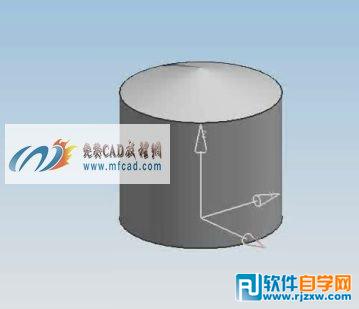

第一步 運行UGNX5.0軟件，選擇新建命令出現文件新建對話框，輸入名稱點擊確定。選擇回轉命令出現回轉對話框，選擇草繪回轉界面，選擇草繪面點擊確定，選擇直線命令繪制直線，繪制封閉的四邊形，選擇完成草圖，返回回轉對話框選擇回轉軸點擊確定，創建回轉特征，如圖所示：

第二步 選擇UGNX5.0拉伸命令出現拉伸對話框，選擇草繪拉伸界面，選擇草繪面點擊確定。選擇隱藏命令將創建的回轉特征進行隱藏，選擇圓命令繪制圓，選擇直線命令繪制直線，選擇快速修剪命令對繪制的直線進行修剪選擇完成草圖，顯示回轉體，選擇完成草圖，出現拉伸對話框，選擇求差選項，點擊確定，如圖所示：

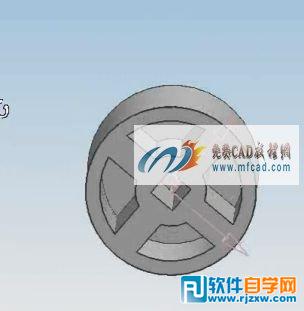

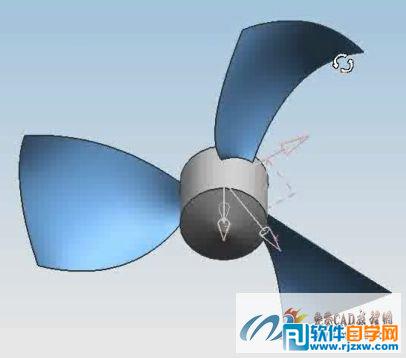

第三步 選擇UGNX5.0拉伸命令出現拉伸對話框，選擇草繪拉伸界面，選擇草繪面點擊確定，選擇圓命令繪制圓，選擇完成草圖，出現拉伸對話框創建拉伸特征，選擇抽取命令對創建的拉伸特征進行抽取，點擊應用。選擇創建草圖命令出現創建草圖對話框，選擇草繪面點擊確定，選擇點命令出現點對話框，創建點。選擇樣條命令出現樣條對話框創建樣條曲線點擊確定。創建風扇葉片的步驟我們就不一一展示了，創建的風扇如圖所示：
