下面給大家介紹的是UG草圖中怎么畫矩形的方法與步驟，喜歡的朋友可以一起來關注好吧啦網學習更多的UG教程。

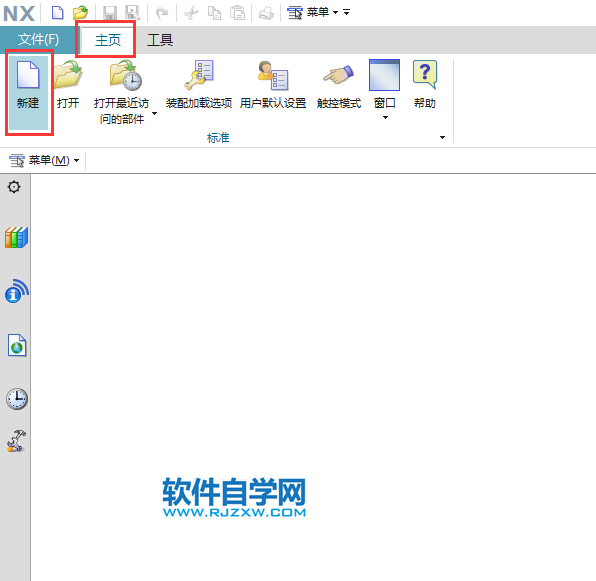

1、打開UG12軟件，點擊主頁的新建，或是文件的新建。效果如下：

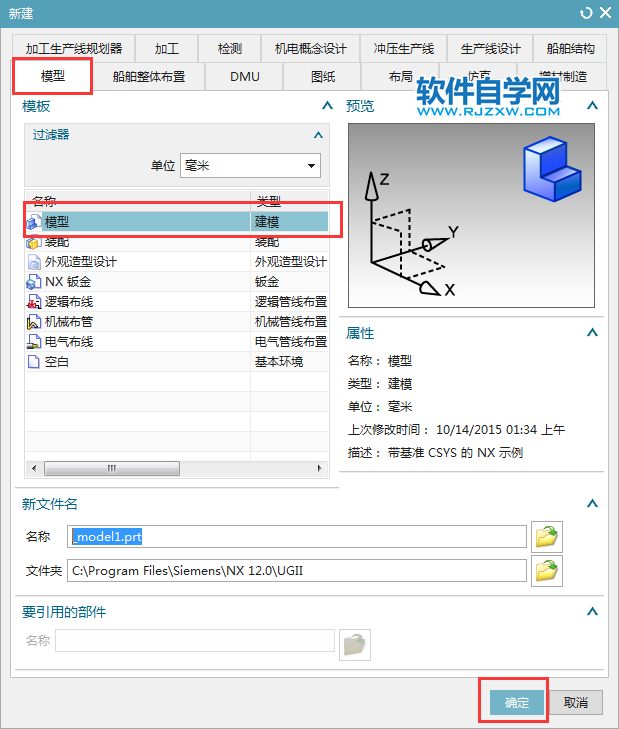

2、點擊新建里面的模型，點擊確定。

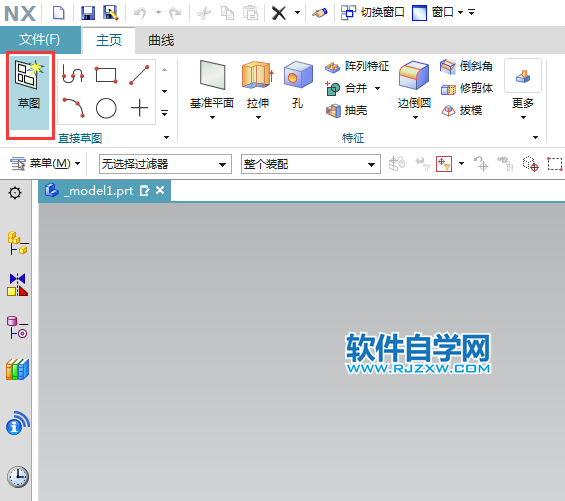

3、然后點擊草圖，進入繪制草圖。

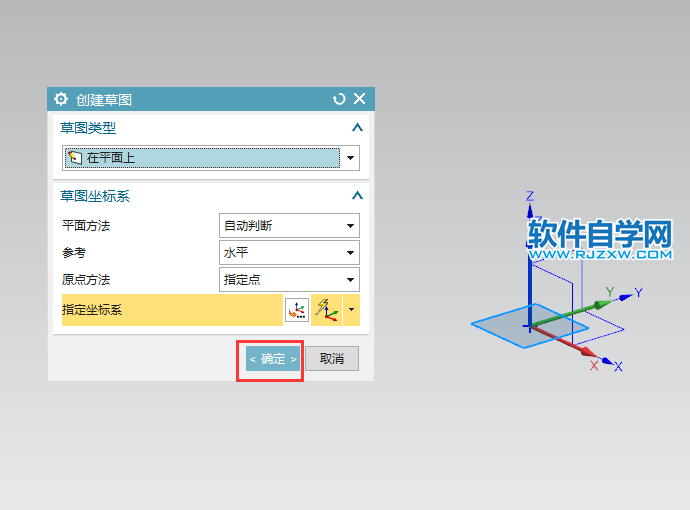

4、彈出創建草圖對話框，點擊確定。

5、點擊矩形工具，開始來繪制矩形哦。

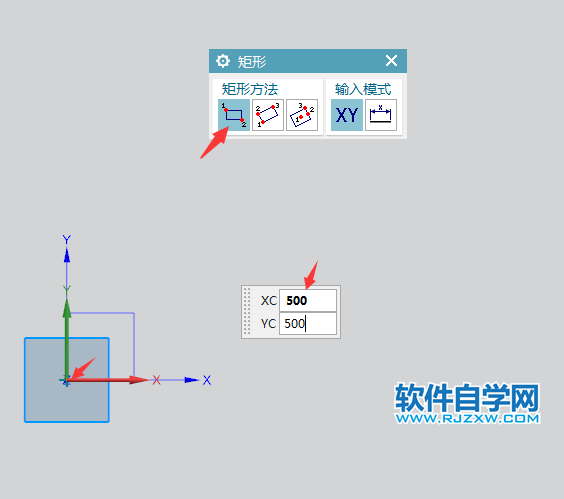

6、在矩形對話框里，選第一個方法，輸入XC500,YC500,這是矩形的起點坐標。

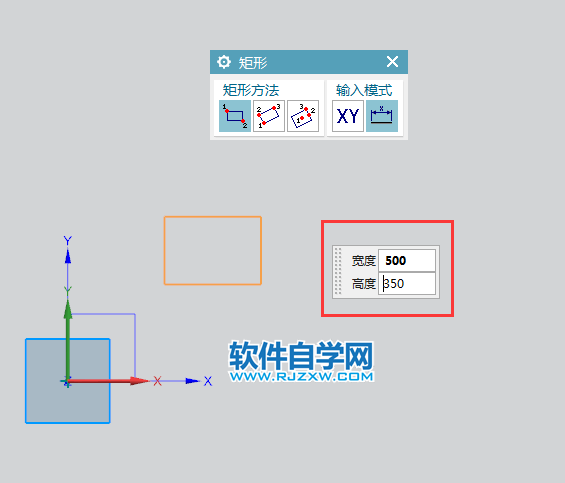

7、然后就可以輸入寬度和高度的參數。如下面的500,350參數。

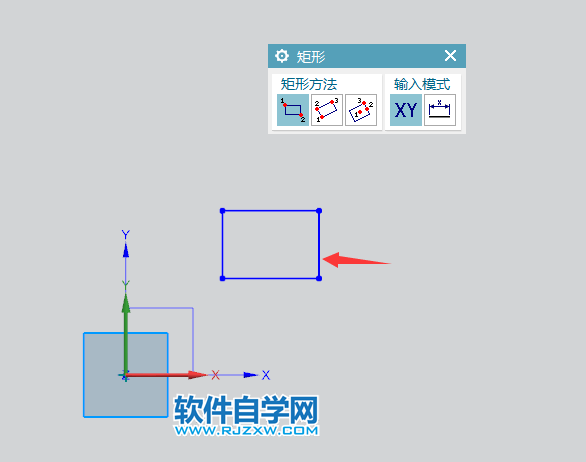

8、然后有四個方向，你定好方向就好了，這樣一個簡單的500x350的矩形畫好了。

以上就是UG草圖中怎么畫矩形，希望大家喜歡，請繼續關注好吧啦網。
