下面給大家介紹的是solidworks會草圖的朋友就可以完成實體的方法與步驟,喜歡的朋友可以一起來關注好吧啦網學習更多的solidworks教程。

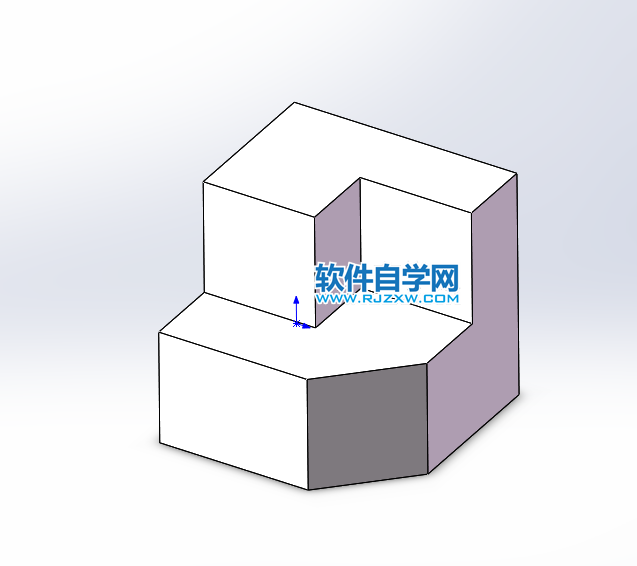

最后效果圖如下:

solidworks會草圖的朋友就可以完成實體

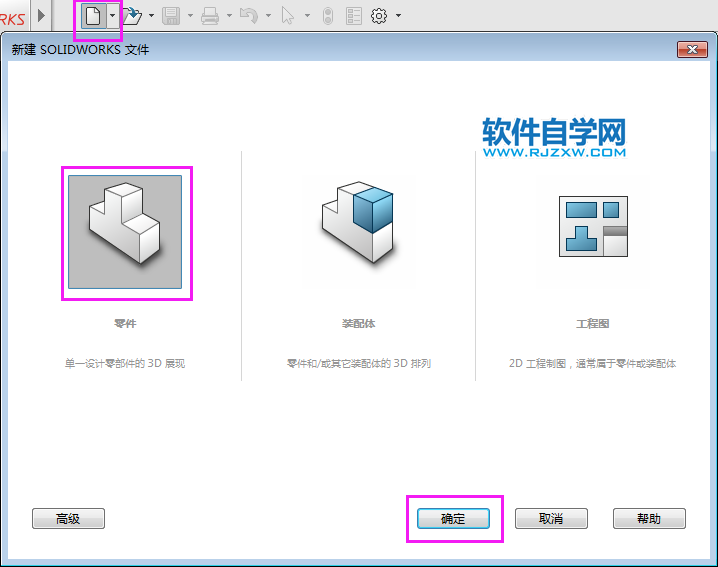

1、打開solidwroks2016軟件,點擊新建--零件--確定。

solidworks會草圖的朋友就可以完成實體

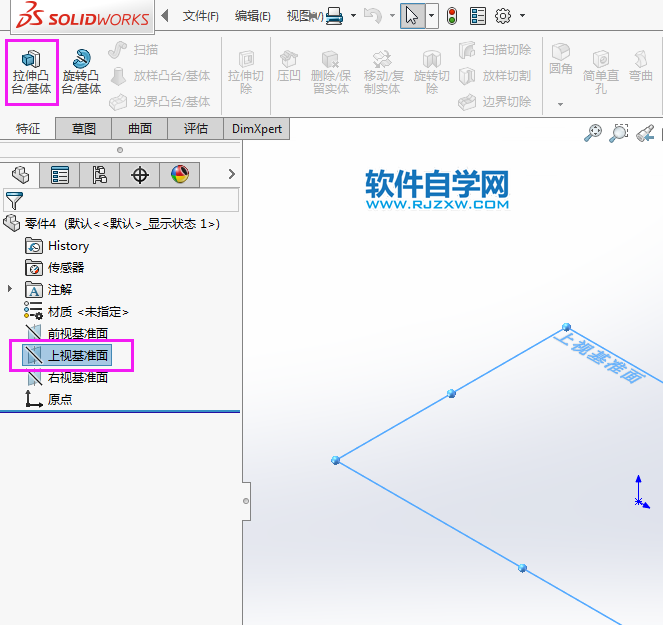

2、點擊上視基準面--特征--拉伸凸臺/基體。效果如下:

solidworks會草圖的朋友就可以完成實體

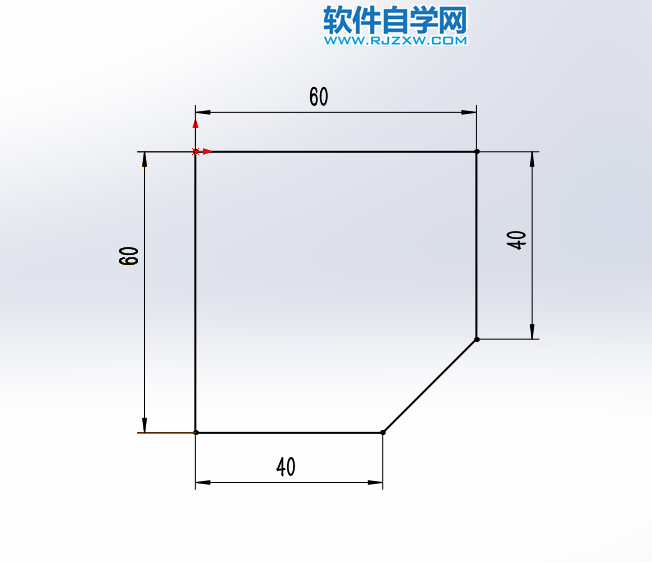

3、然后在上視基準面上,繪制一個60x60的矩形出來,然后再進行倒角20mm處理。效果如下

solidworks會草圖的朋友就可以完成實體

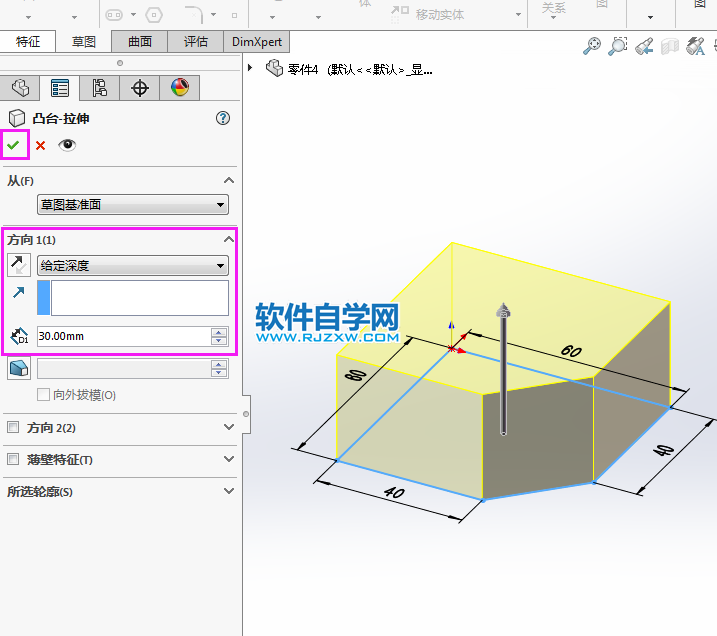

4、然后退出草圖,轉入凸臺--拉伸,設置給定深度為:30mm,效果如下:

solidworks會草圖的朋友就可以完成實體

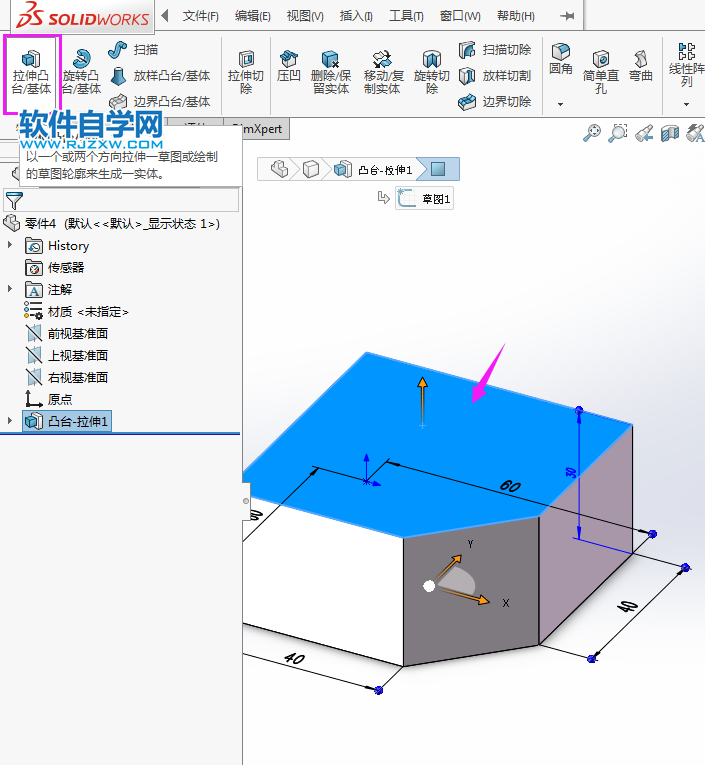

5、然后選中實體面,點擊特征--拉伸凸臺/基體。效果如下:

solidworks會草圖的朋友就可以完成實體

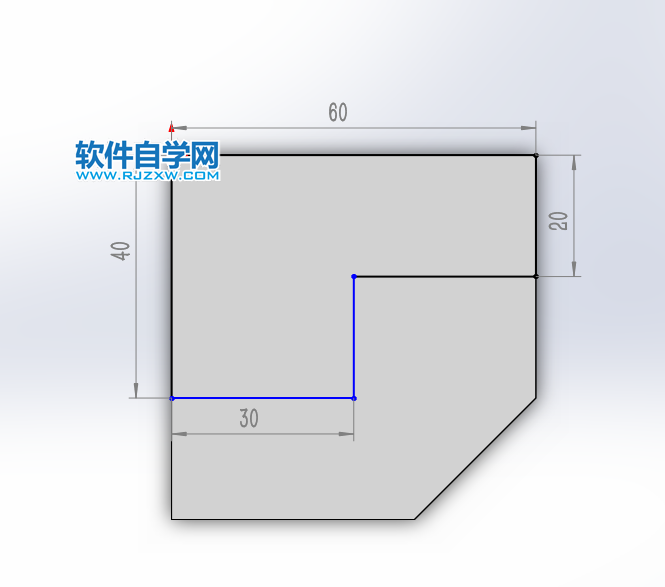

6、然后繪制下面的草圖出來,效果如下:

solidworks會草圖的朋友就可以完成實體

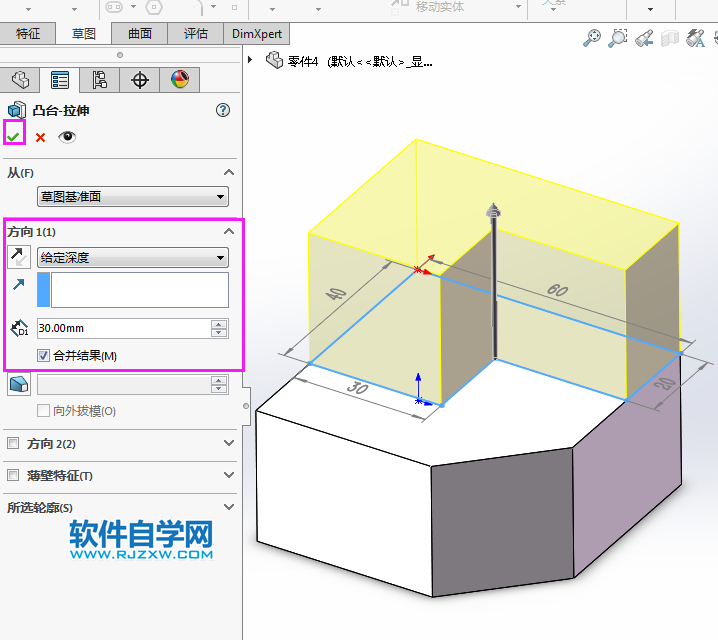

7、然后退出草圖,進入凸臺--拉伸設置,給定深度為30mm。

solidworks會草圖的朋友就可以完成實體

8、然后就繪制完了,太簡單了。

solidworks會草圖的朋友就可以完成實體以上就是solidworks會草圖的朋友就可以完成實體,希望大家喜歡,請繼續關注好吧啦網。
