下面給大家介紹是的solidWorks建模練習拉伸切除一張桌子，具體操作步驟如下：

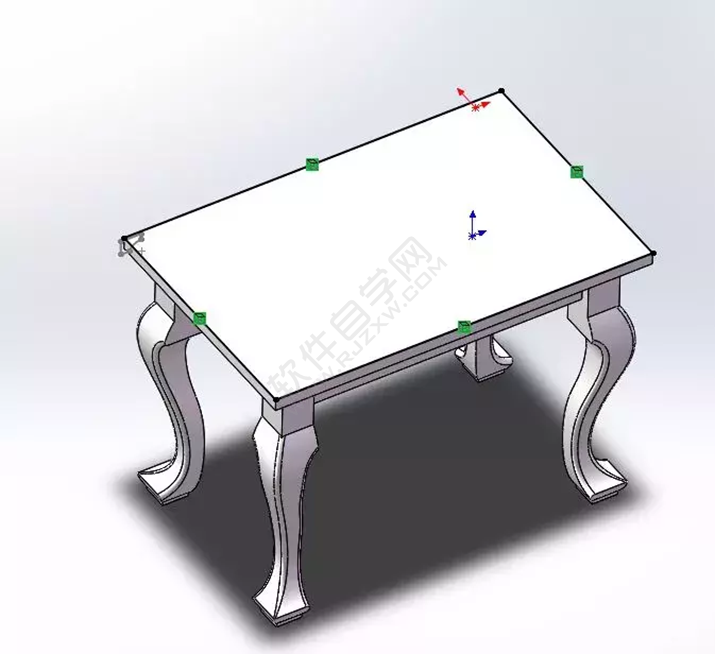

效果圖：

建模步驟：

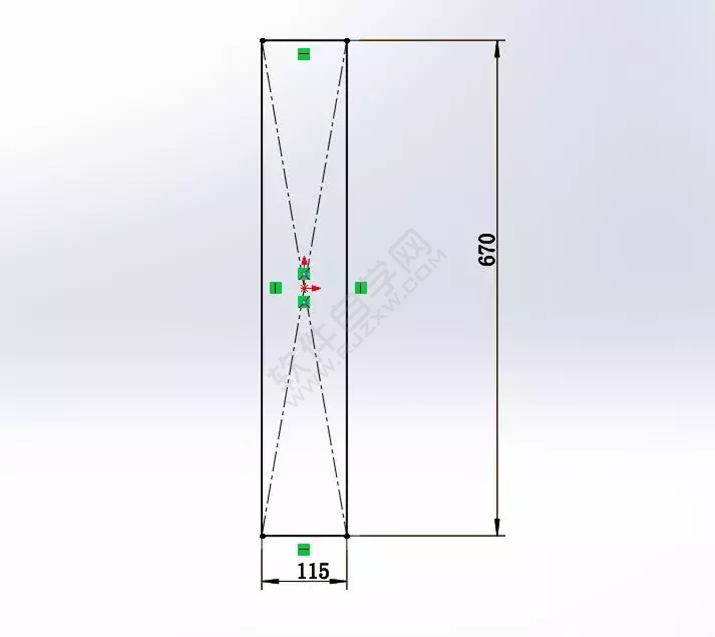

1.前視基準面，草繪。

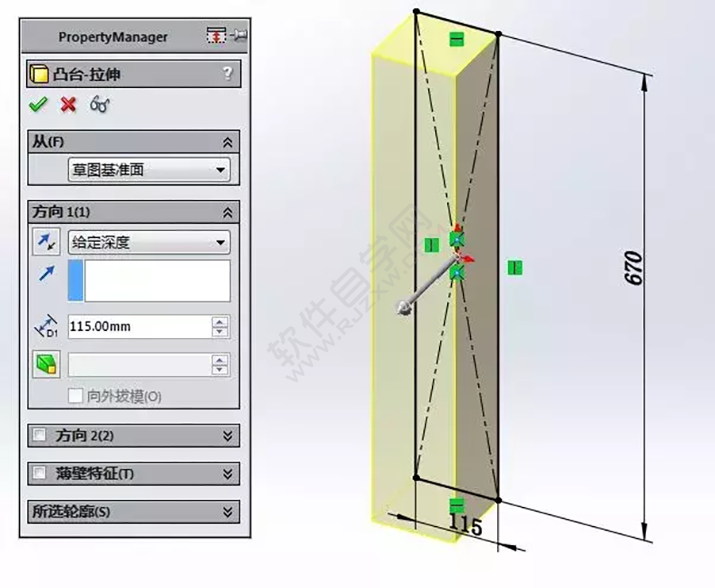

2.拉伸凸臺。深度115 。

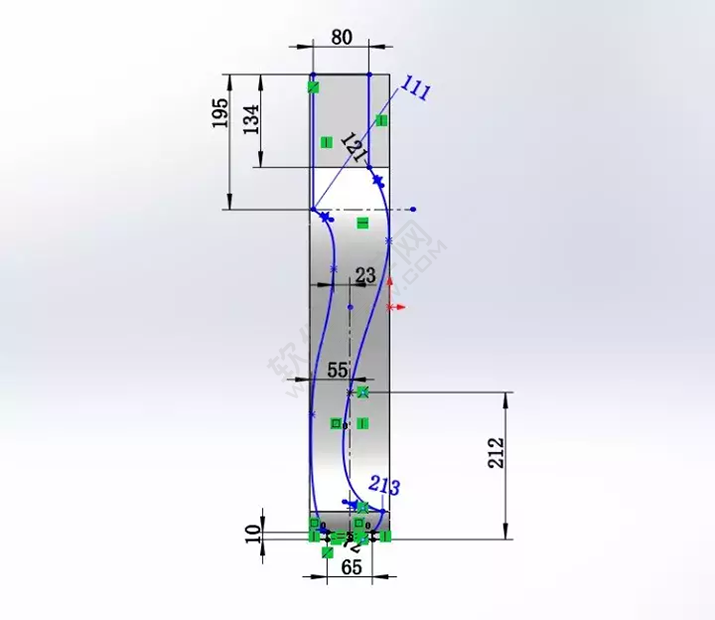

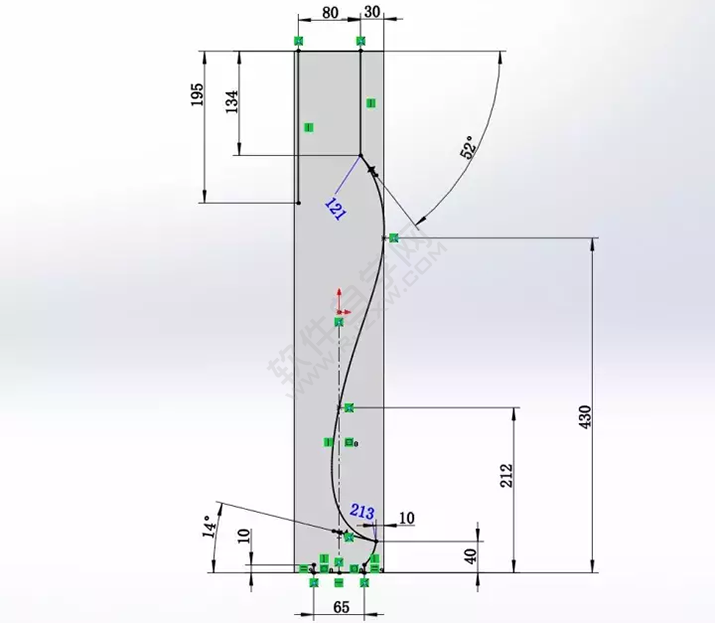

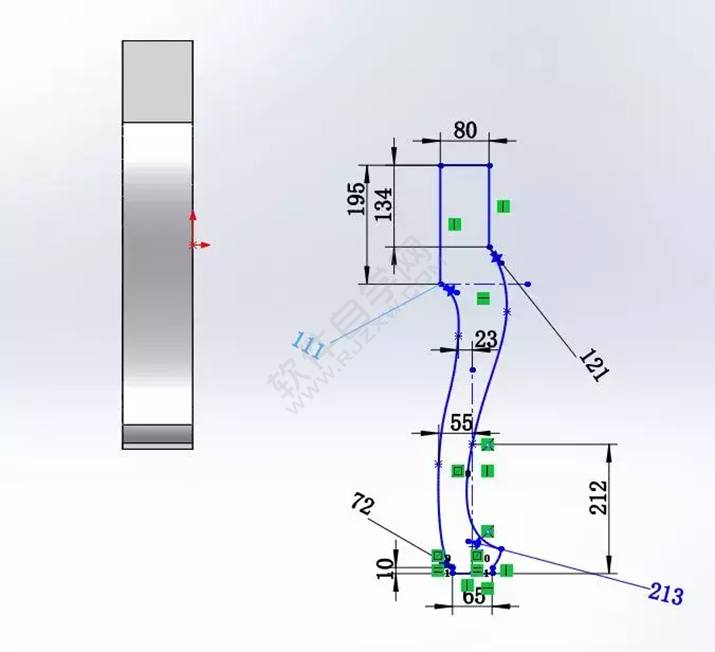

3.前視基準面，草繪。底部是一段圓弧。去掉430上端的重合約束，把控點向左挪一點。不然切除時會出錯。

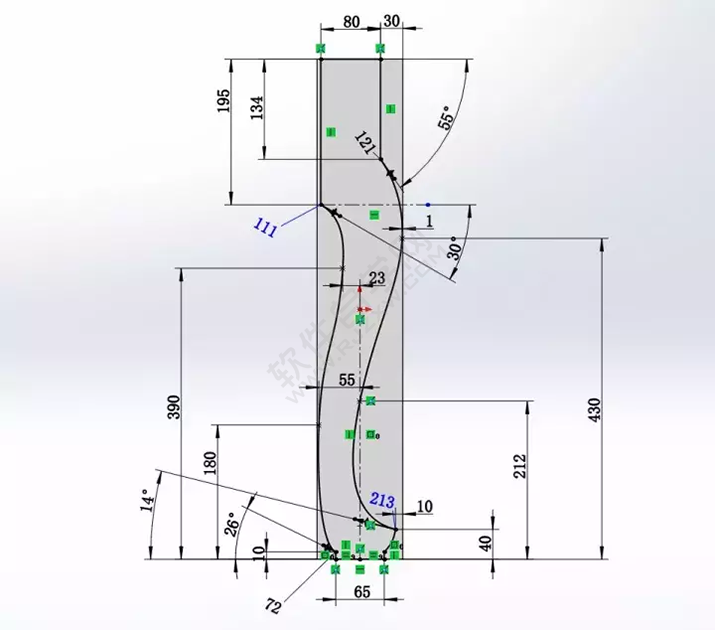

4.草繪左半邊樣條曲線，把右邊上邊的控點挪一下，距離邊線1 。

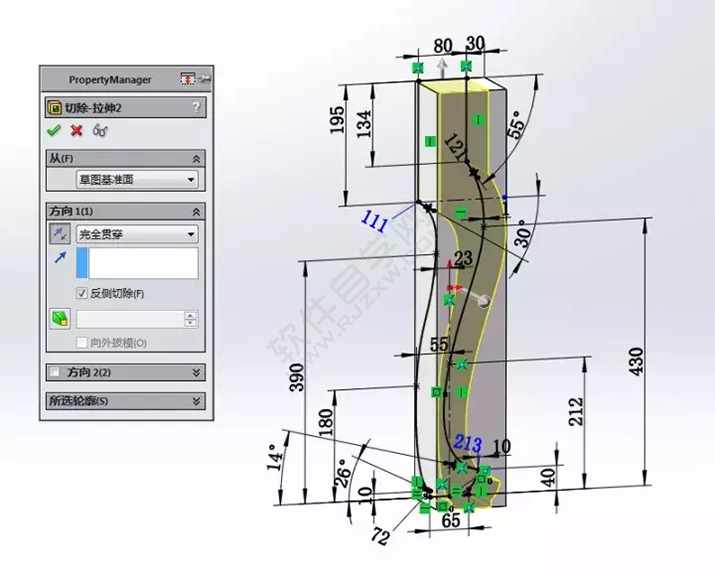

5.拉伸切除，反側切除。

6.右視基準面，把上面第三步的草圖復制過來，按Ctrl鍵移動到實體上。底部中點和中點重合。

7.補全標注，最好完全定義。

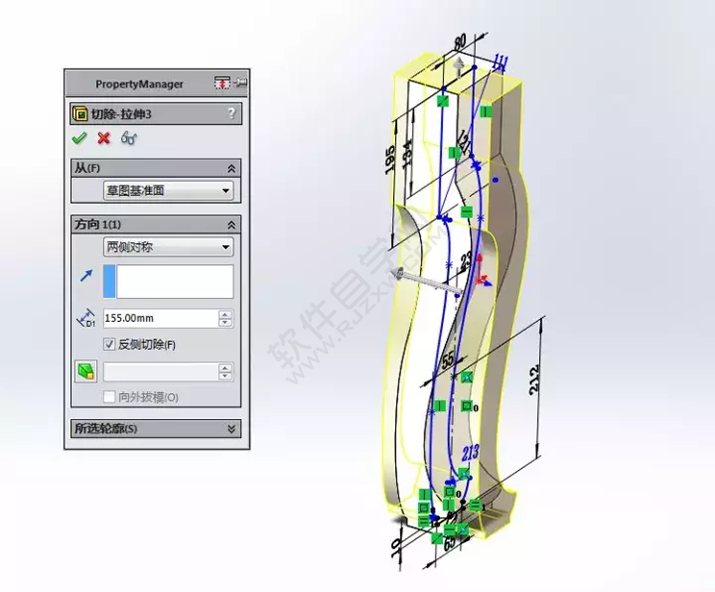

8.拉伸切除，反側切除。

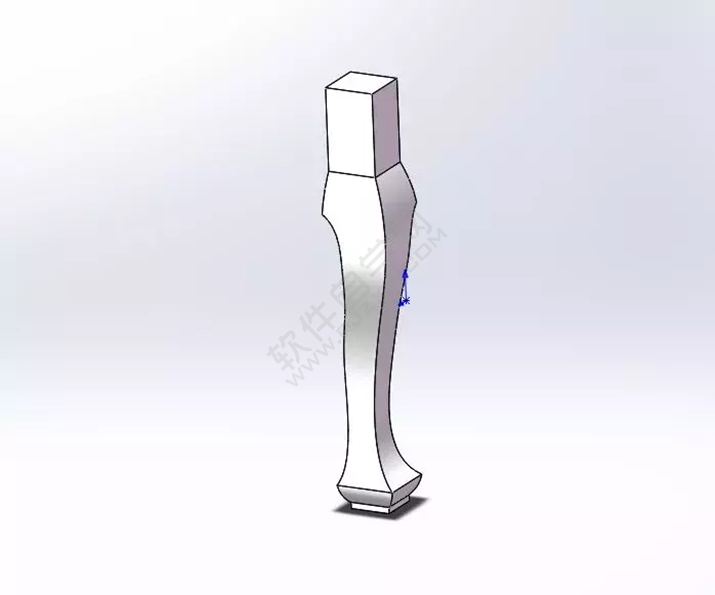

9.圓角，3條邊線，半徑10 。

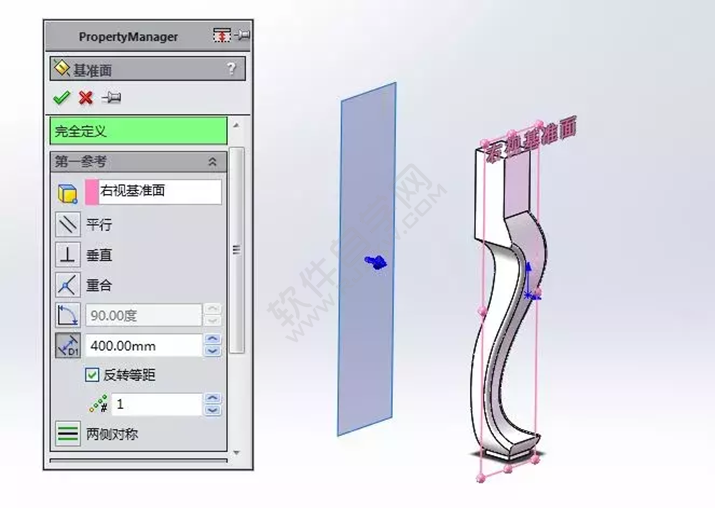

10.新建基準面，距離右視基準面400。

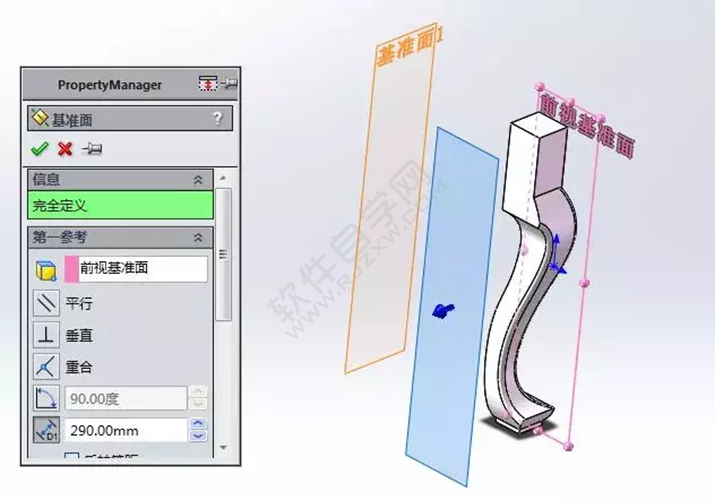

11.新建基準面，距離前視基準面290 。

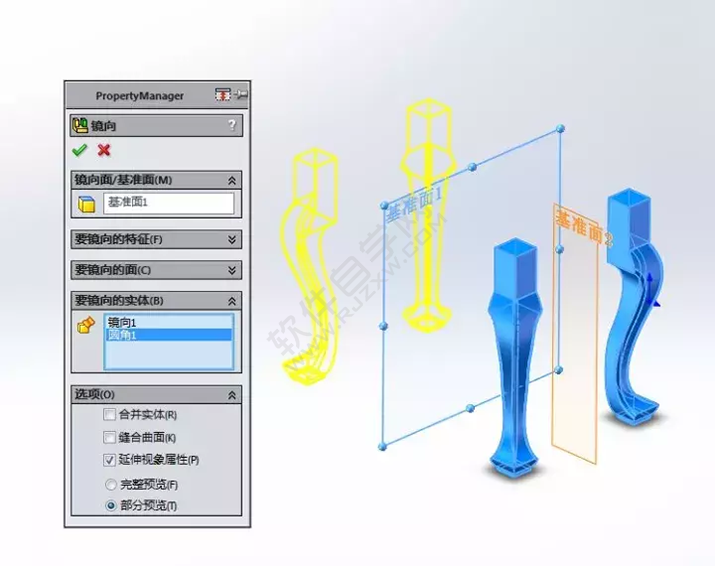

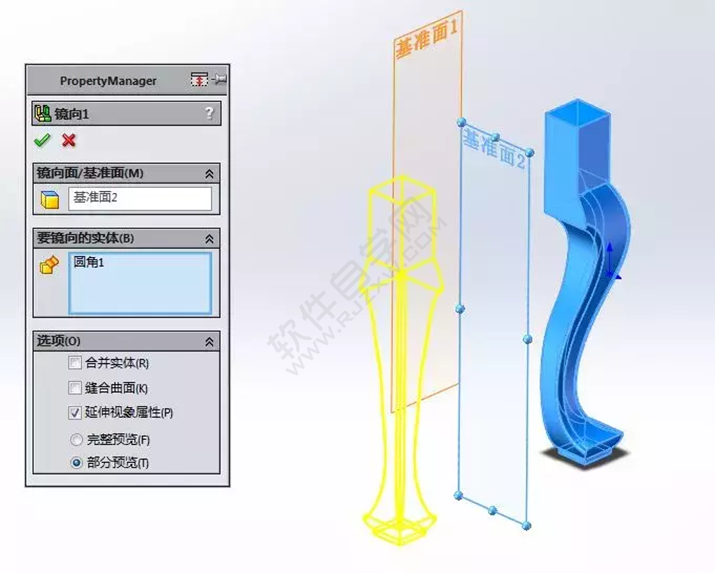

12.鏡像。

13.鏡像。

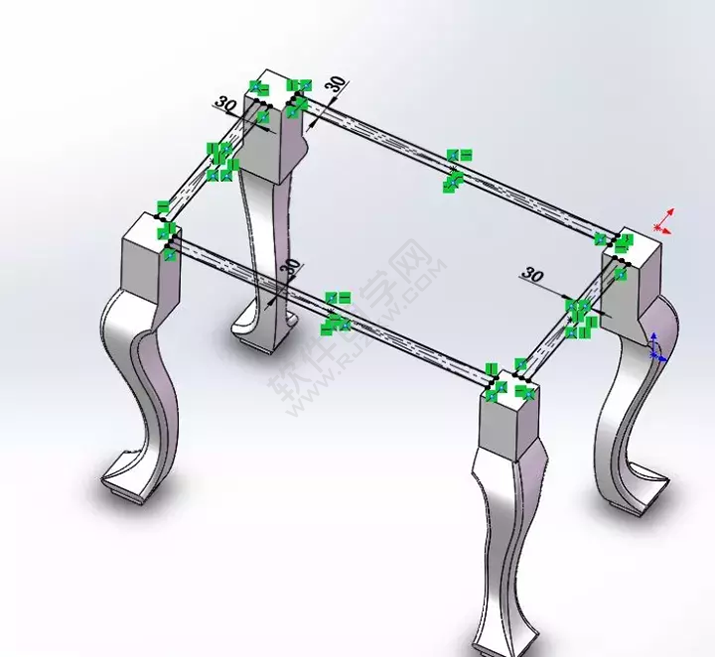

14.點桌腿的頂面，進入草繪，草繪4個矩形。

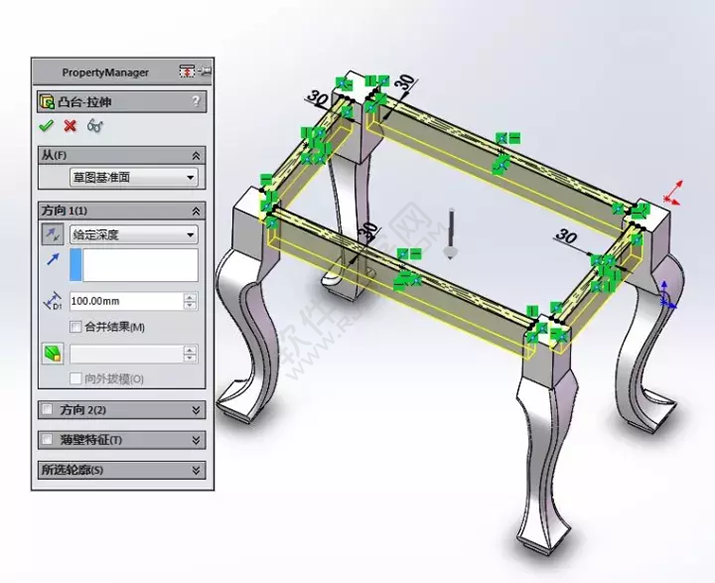

15.拉伸凸臺，深度100 。

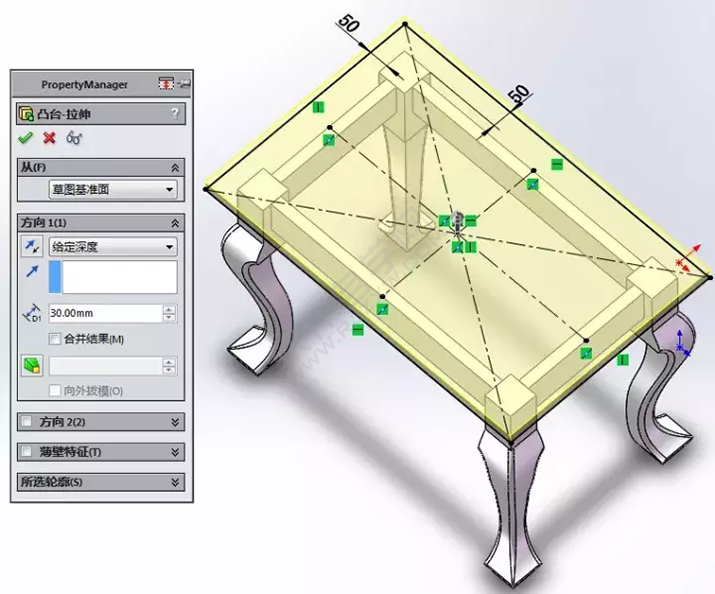

16.還是點桌腿的頂面，進入草繪，草繪矩形。拉伸凸臺，深度30。

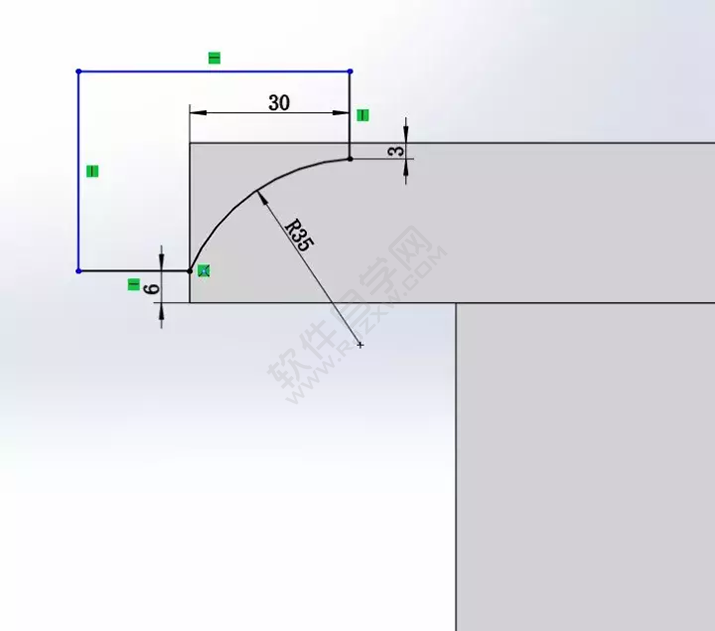

17.點上一步拉伸實體的正面，進入草繪。（輪廓）

18.點桌子頂面，進入草繪，轉換實體引用。（路徑）

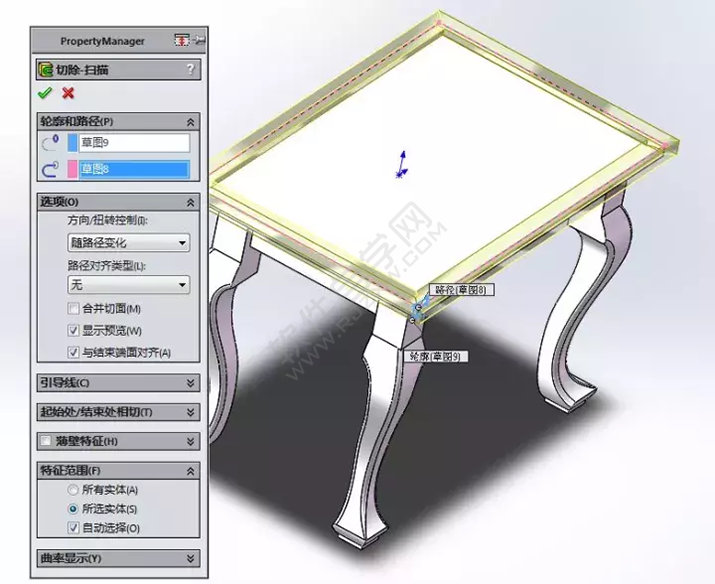

19.掃面切除。

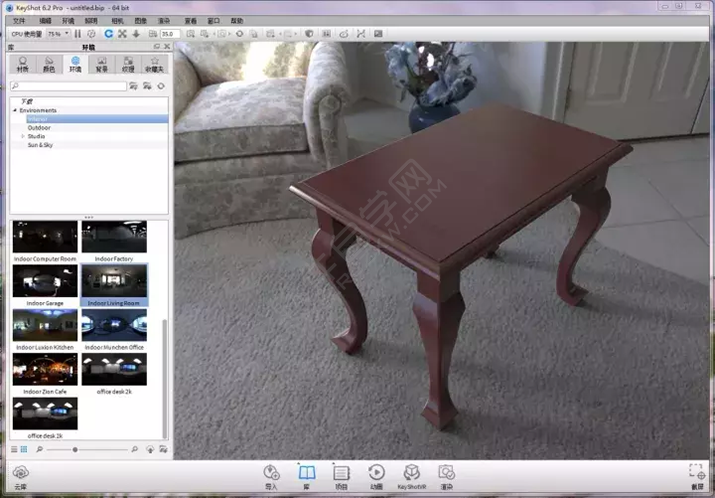

20.渲染，完成。

以上就是solidWorks建模練習拉伸切除一張桌子，希望大家喜歡，請繼續關注好吧啦網。
