Solidworks直線工具，點擊直線工具，方向有按繪制原樣、水平、豎直、角度、可以繪制作為構造線、無限長度、中點線、添加尺寸等，就可以繪制各種直線出來。

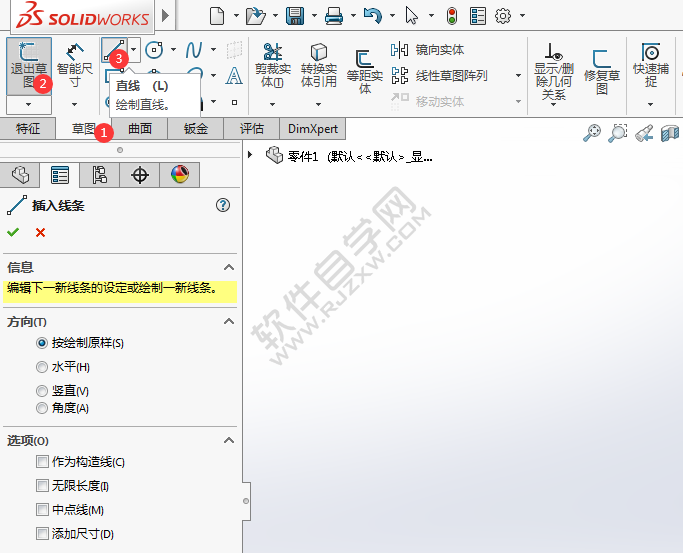

1、打開SW軟件，點擊草圖菜單--點擊草圖繪制。點擊直線工具。選擇方向：按繪制原樣。就可以點擊起點繪制直線，輸入尺寸參數(shù)，按enter鍵，就可以繪制出來直線。

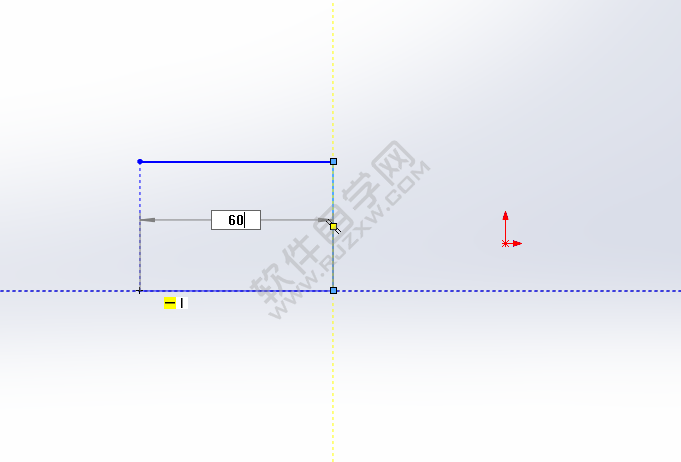

2、你可以試一下繪制矩形出來，效果如下：

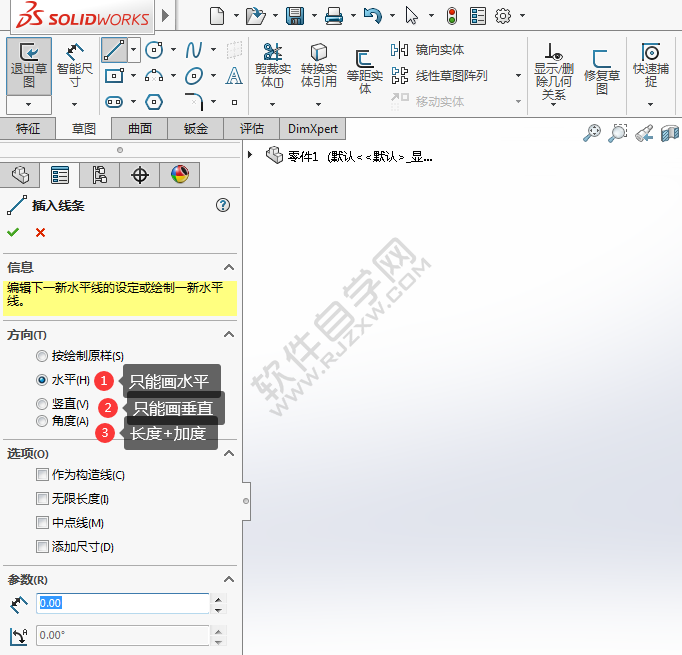

3、還有三種方向，水平，水平只能畫水平。豎直，只能畫垂直。角度，只能畫長度與角度的直線。

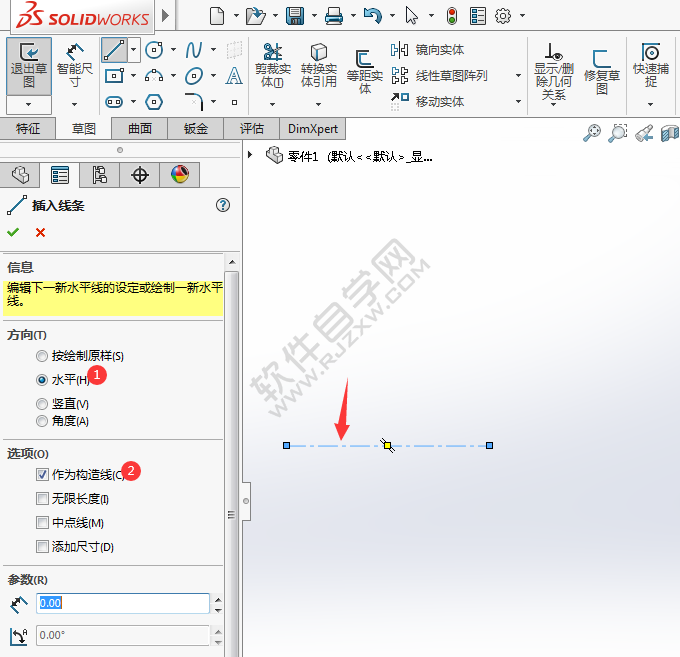

4、水平加作為構造線，繪制出來的是虛線效果。

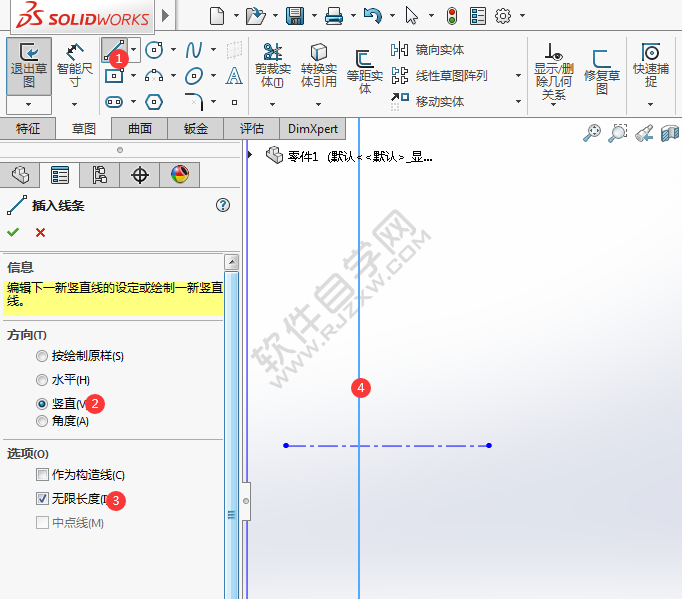

5、豎直+無限長度，那繪制出來的是無限線的線，效果如下：

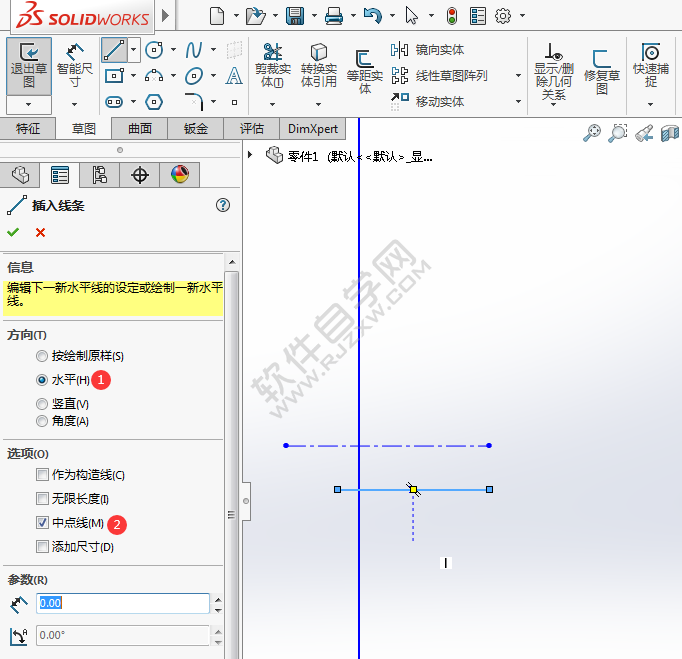

6、水平+中心線模式，那就可以繪制中心線出來，從中間繪制出來。

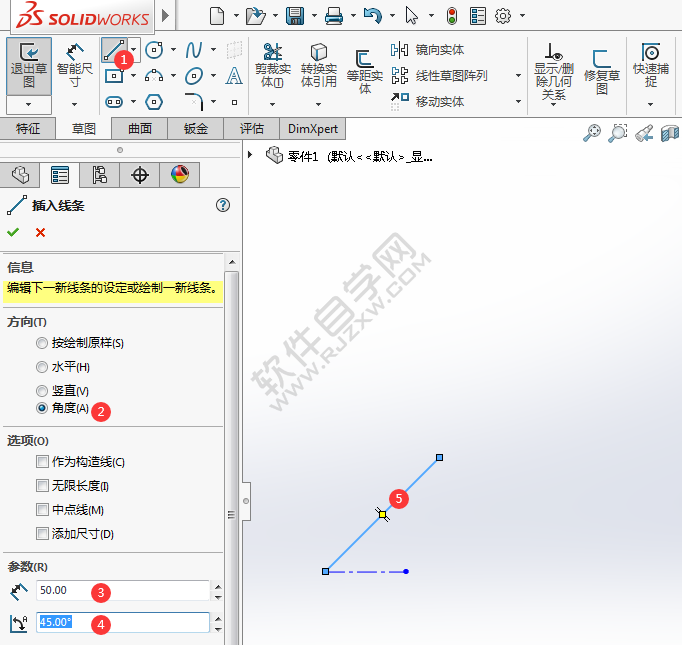

7、角度+參數(shù)設置的模式。設置好長度與角度后，繪制出來的就是斜線了。

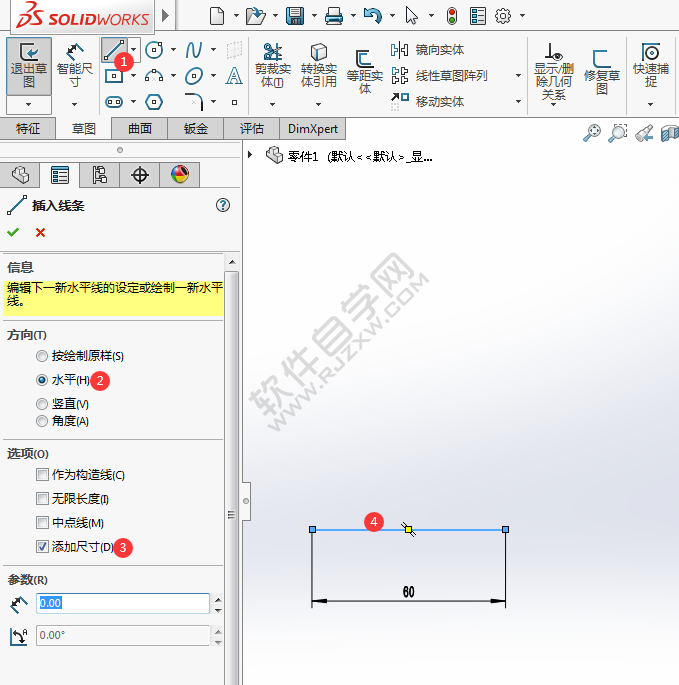

8、水平+添加尺寸模式，也就是繪制出來的直線就帶來尺寸。
