SolidWorks建模練習題-024，喜歡的朋友可以一起來關注學習哦！

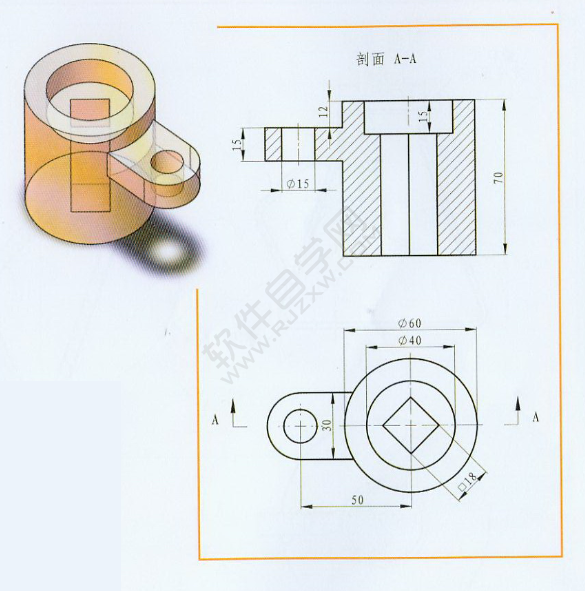

先看看零件的三維圖紙吧，下面根據視圖來創建實體。

1、打開solidworks2016軟件，點擊新建圖標，選零件，點擊確定。

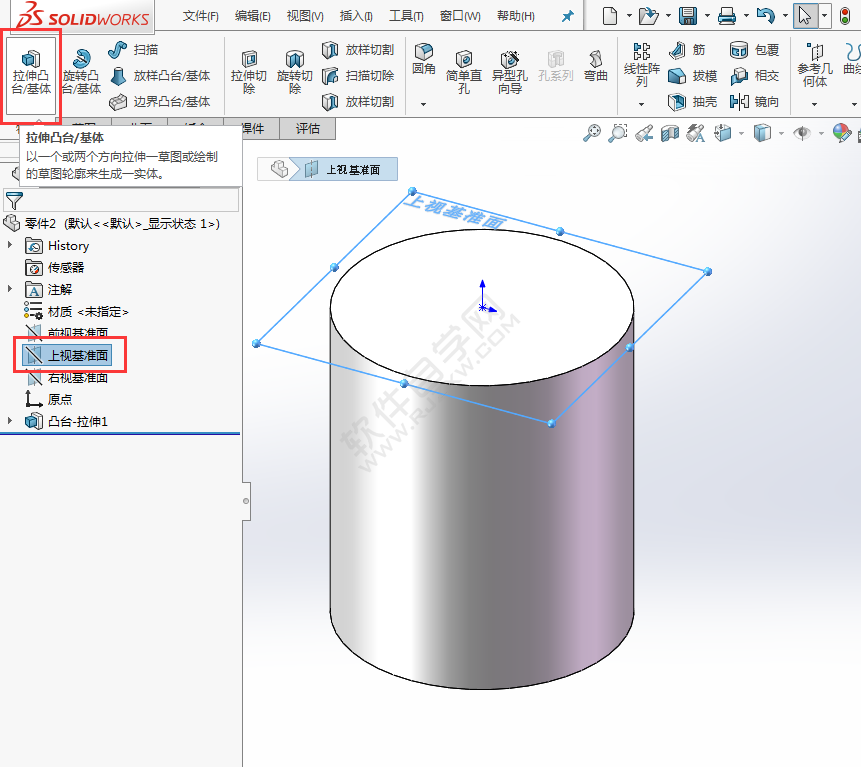

2、選擇上視基準面，點擊拉伸凸臺。

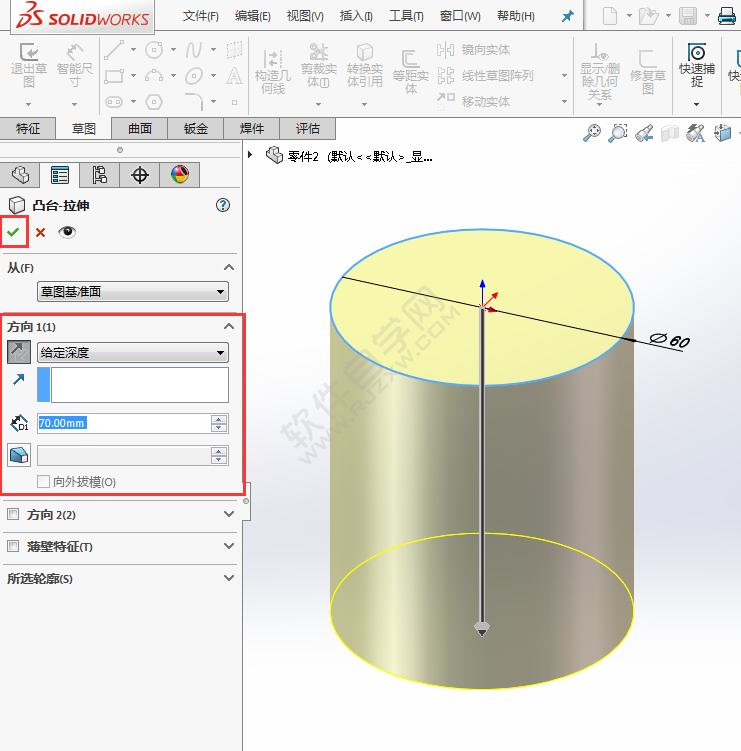

3、繪制一個直徑為60mm的圓，然后向下拉伸70mm的高度，點擊確定。

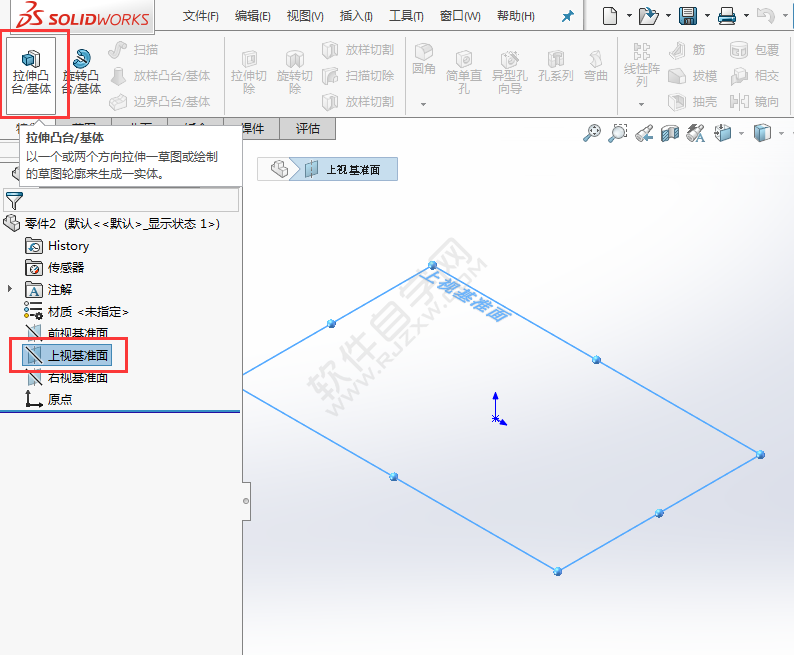

4、再點擊上視基準面，再點擊拉伸凸臺。

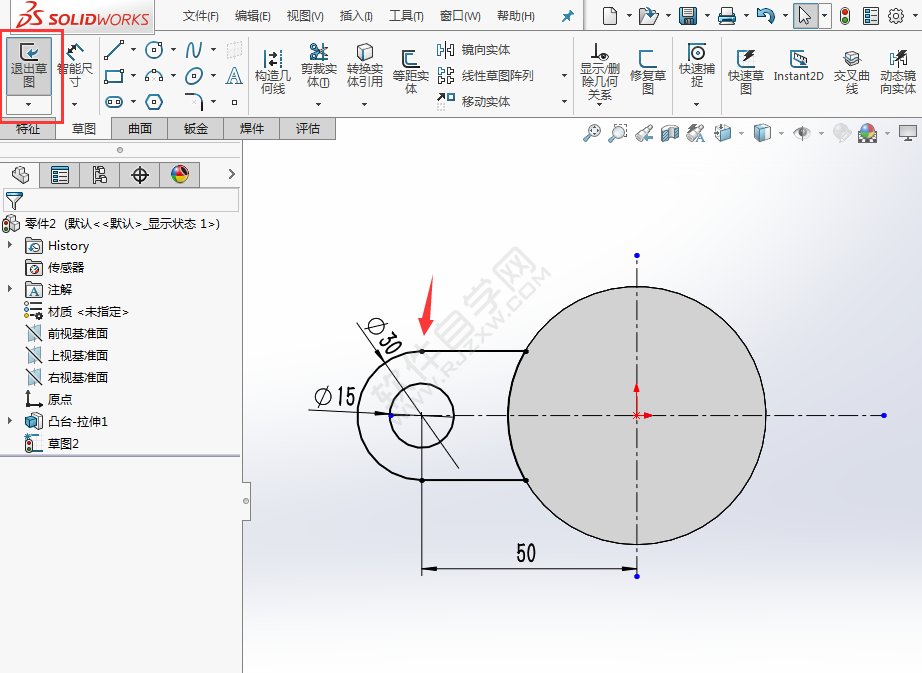

5、然后繪制下面的草圖出來，點擊退出草圖。

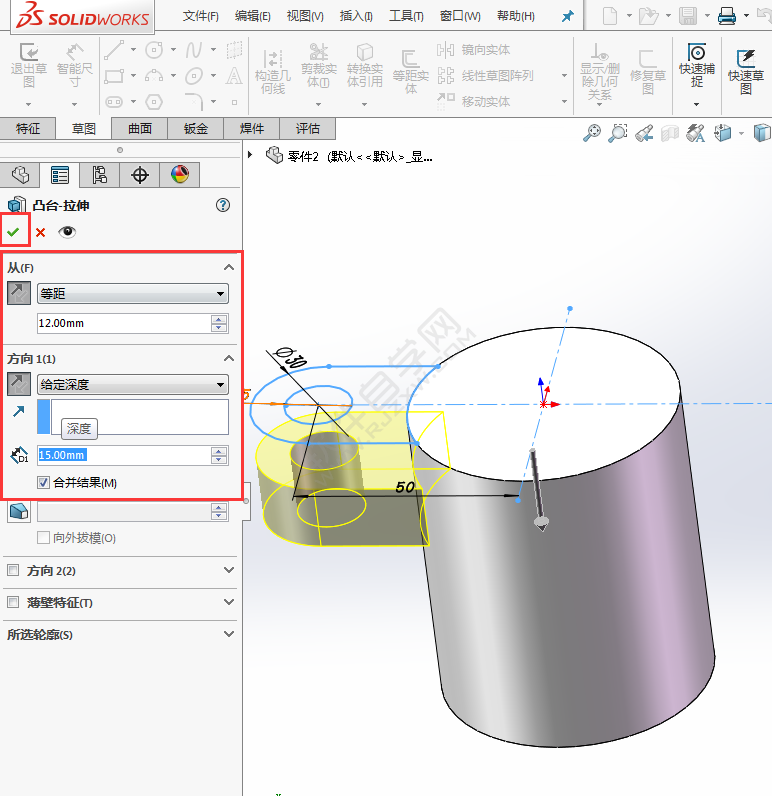

6、然后設置拉伸凸臺，等距設置12mm，拉伸厚度為15mm。點擊確定。

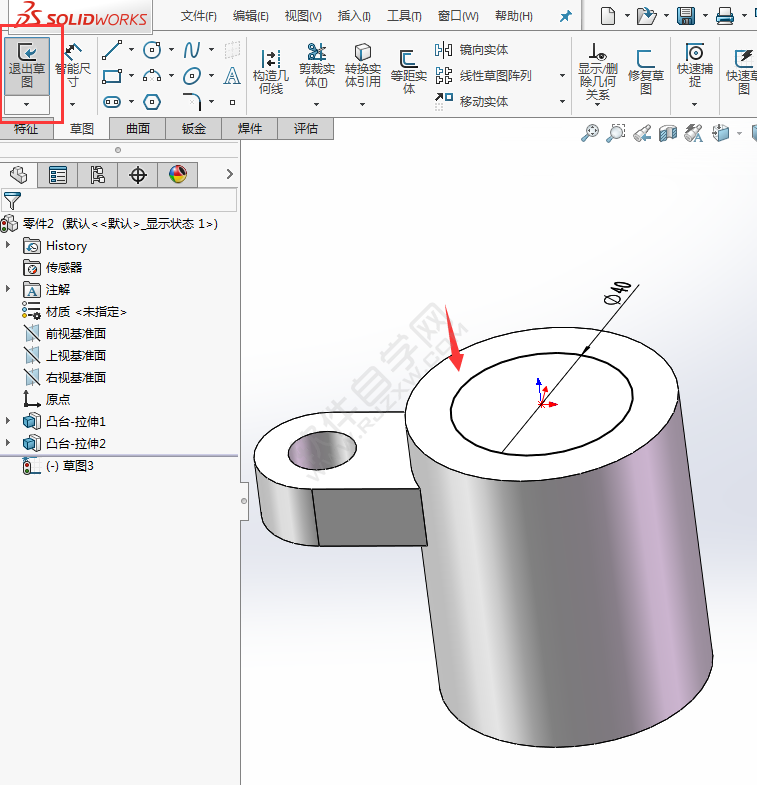

7、選擇實體表，點擊草圖繪制，繪制一個直徑40mm的圓。退出草圖。

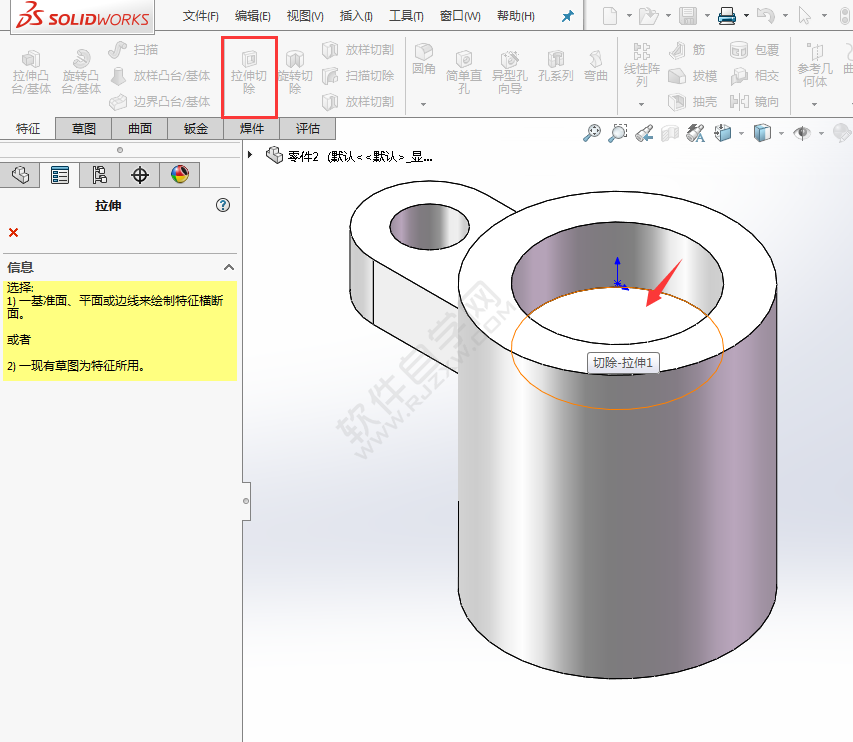

8、切除拉伸設置，給定深度為15mm。點擊確定。

9、點擊拉伸切除，選擇實體現，效果如下：

10、使用3點中心矩形，繪制下面的草圖。然后點擊退出草圖。

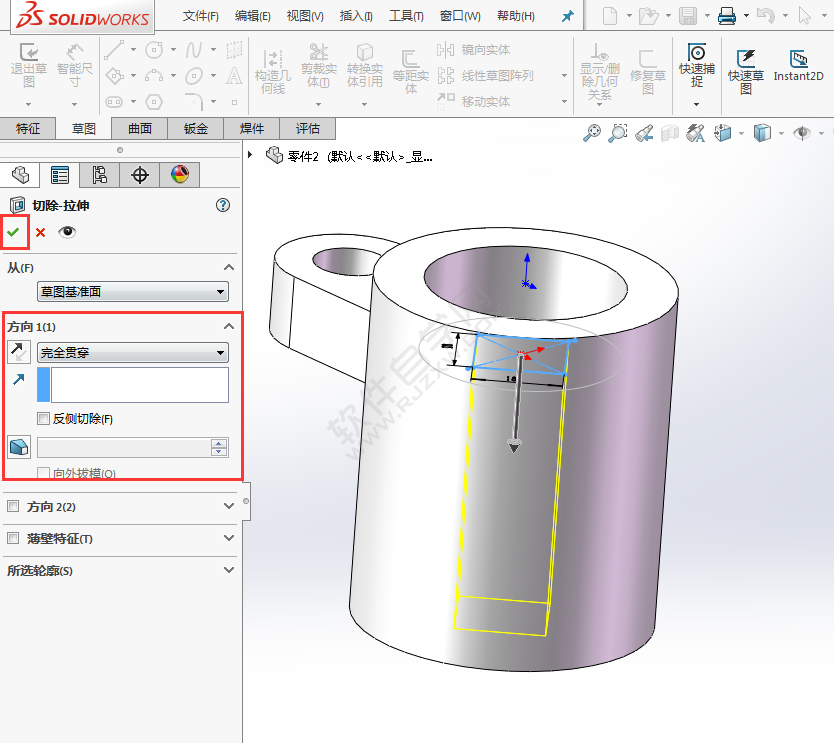

11、然后切除拉伸，設置完全貫穿。點擊確定。

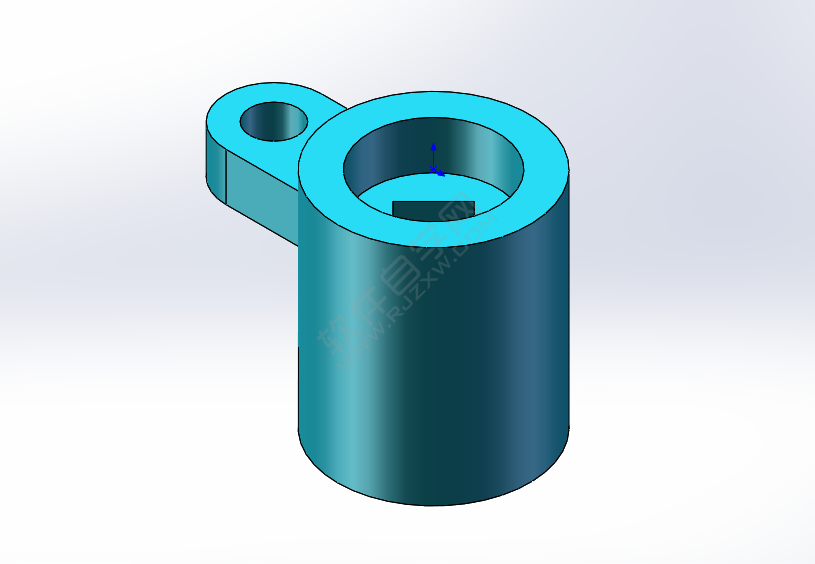

12、設置外面顏色就完成了。

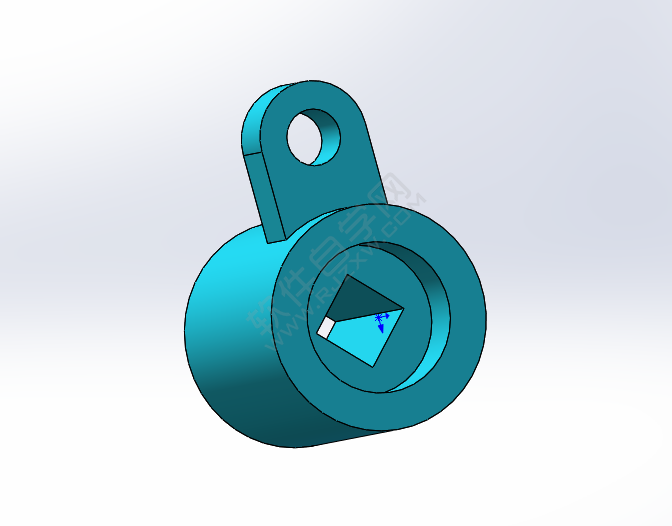

13、從別一個角度觀看。關注我哦，每天更新。

以上就是SolidWorks建模練習題-024，希望大家喜歡，請繼續關注好吧啦網。
