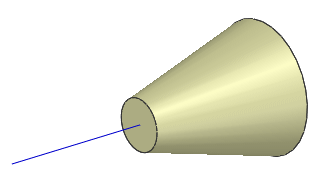

UG怎么使用圓弧直徑和頂點半角創建圓錐，下面給大家介紹創建圓錐相關的知識，希望能幫助到大家！

選擇主頁選項卡→特征組→圓錐 。

在類型組中，從“類型”列表中選擇直徑和半角。

注釋

默認情況下指定圓錐軸的矢量、方向和原點。如果要更改默認值，請參見步驟 3、4、5。

選擇對象來自動判斷矢量，或使用軸組的指定矢量選項來指定矢量。

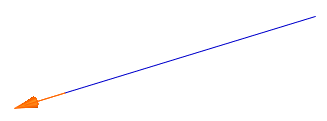

對于本例，選擇自動判斷軸和方向的線。

（可選）通過單擊反向 在相反方向上創建圓錐。

單擊指定點并選擇一個對象來自動判斷點，或使用指定點選項來指定點。“捕捉點”選項可用。

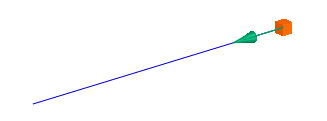

對于本例，選擇線端點。

在尺寸組中，鍵入圓錐圓弧直徑的值：

基座直徑

頂面直徑

對于本例，基座直徑為 50，而頂面直徑為 20。

在尺寸組中，在半角對話框中鍵入值。這是在圓錐軸與其側壁之間形成并從圓錐軸頂點測量的角。值的范圍從 1 度到 89 度。

半角值結合基地直徑和頂面直徑來使用，以計算圓錐的高度。

對于本例，半角為 15。

（可選）如果圓錐與另一個實體相交，則可從“布爾”列表中選擇布爾選項。

選擇體 變得可用，用于指定布爾操作的目標。

單擊確定或應用創建圓錐。
