下面給大家分享用SolidWorks畫怎么散熱管的方法，希望能幫助到大家，具體的畫法步驟如下：

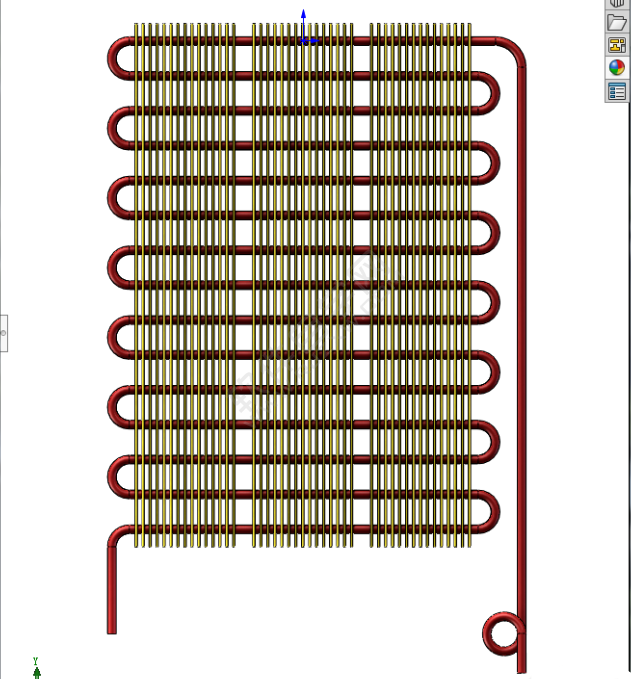

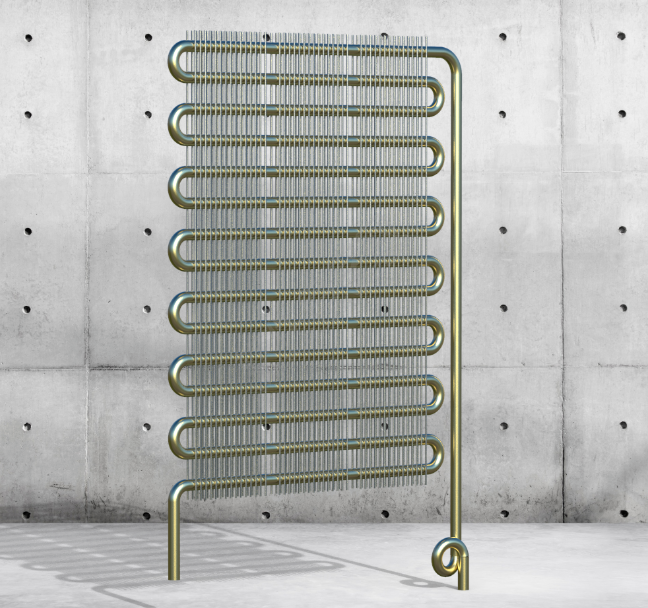

效果圖：

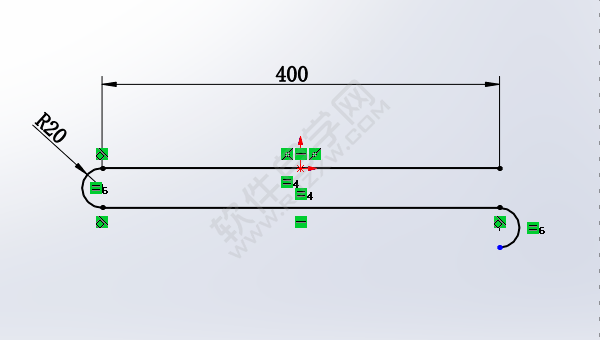

1.在【前視基準面】畫草圖，直線和半圓都是相等幾何關系。

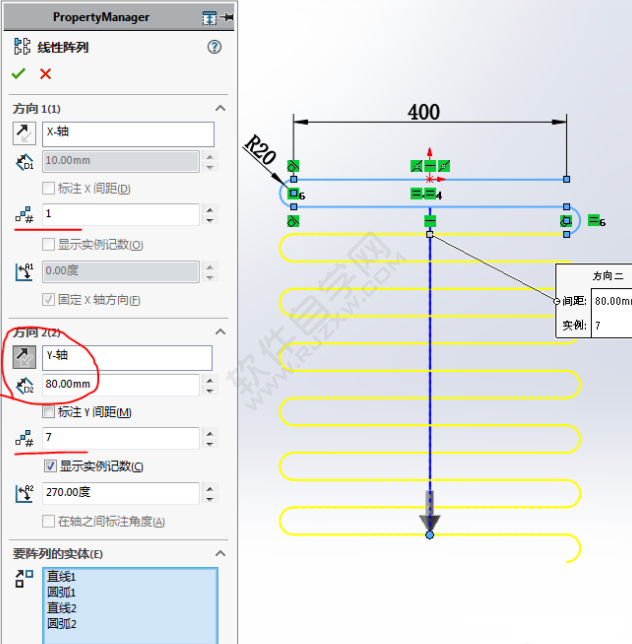

2.【線性陣列】X軸數量：1 ；Y軸間距：80 ，數量：7 。

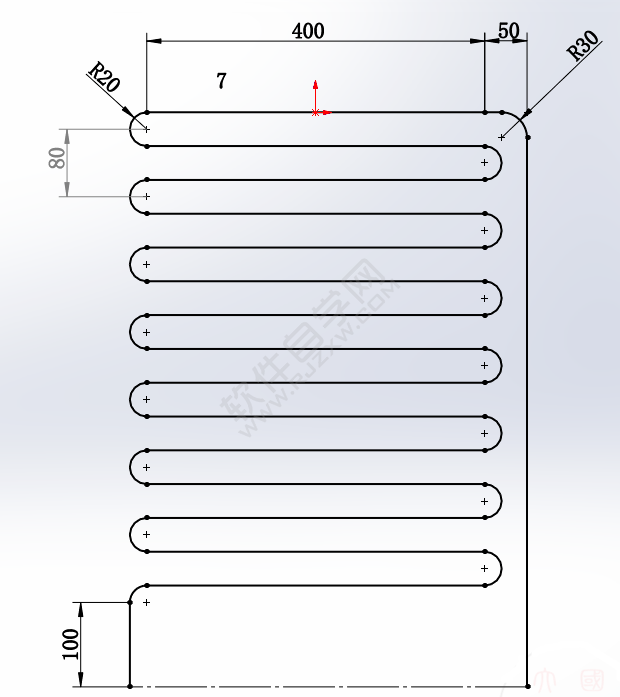

3.繼續完成草圖。

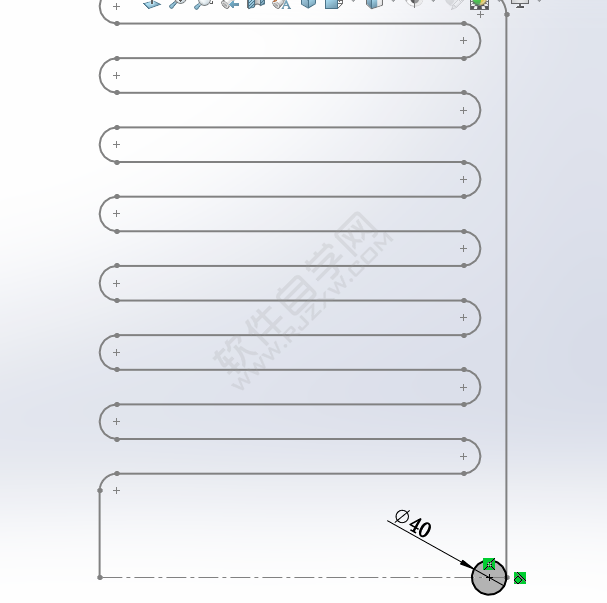

4.還是在【前視基準面】草繪，畫一個圓，與右側豎線相切。

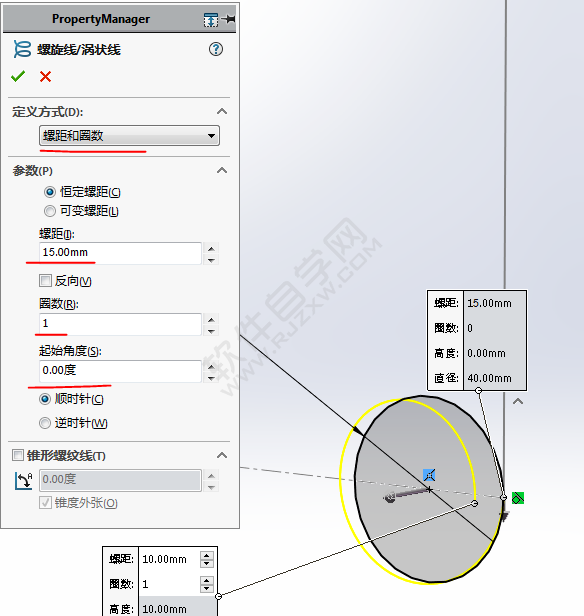

5.【螺旋線】螺距：15 ，圈數：1 ，起始角度：0 度 。

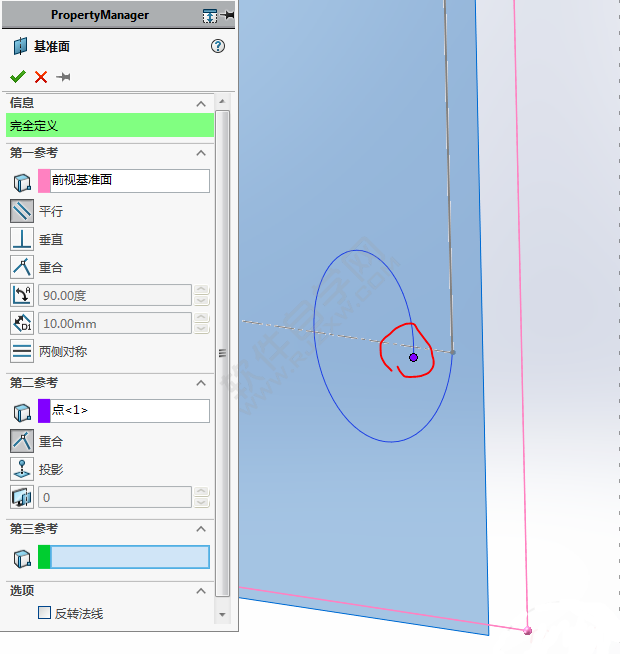

6.新建【基準面】參考前視基準面 和 螺旋線的端點。

7.在新基準面畫豎直線，直線端點與螺旋線穿透 。

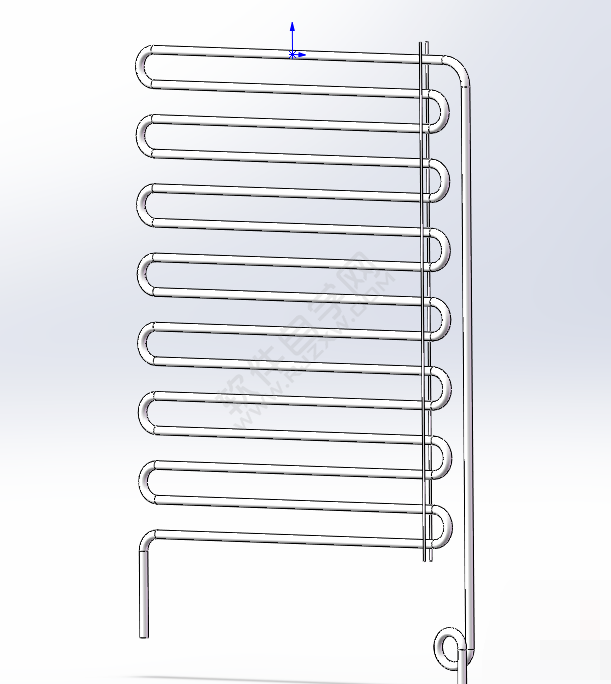

8.【組合曲線】。

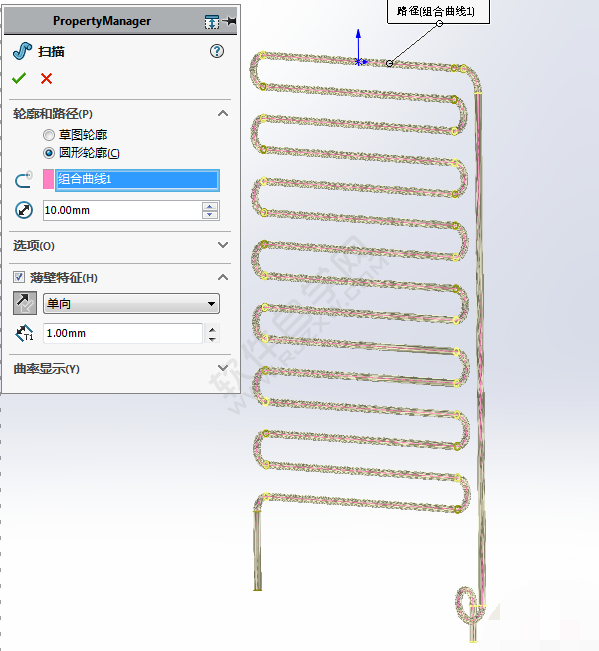

9.【掃描】圓形輪廓，直徑：10 ，薄壁特征，反向：1 。

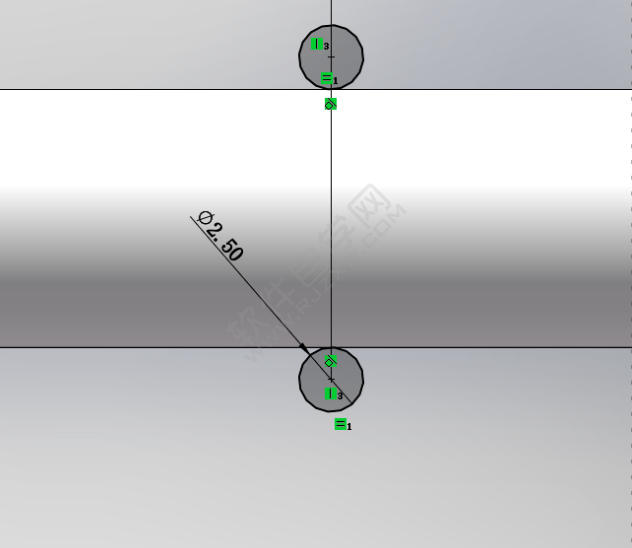

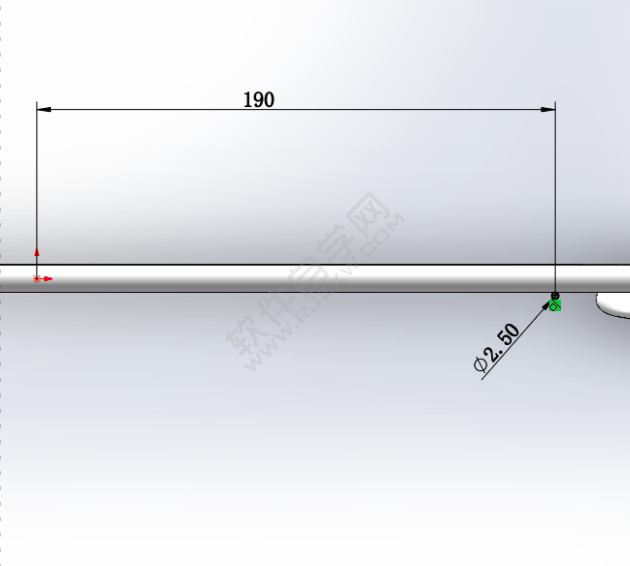

10.在【上視基準面】畫圓。

11.上方也畫一個，與邊線相切。

12.【拉伸凸臺】方向一：20 ，

13、方向二：580 。

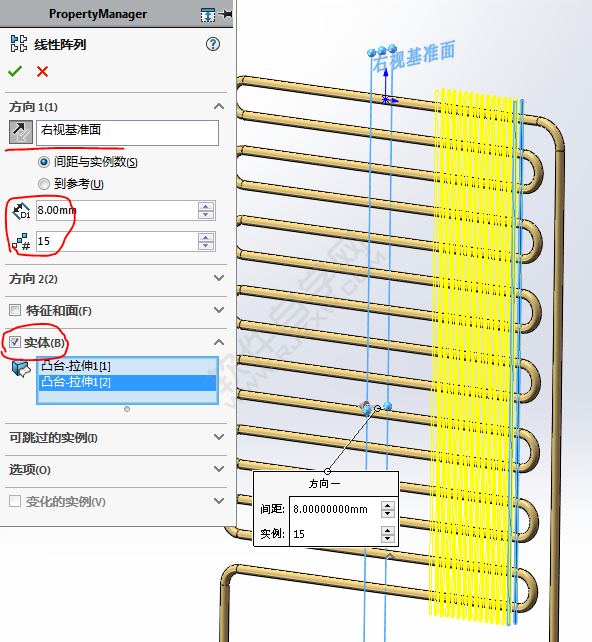

14.【線性陣列】方向：右視基準面，間距：8 ，數量：15 。

15.繼續【線性陣列】間距：135 ，數量：3 。

16.完成。

以上就是用SolidWorks畫怎么散熱管，希望大家喜歡，請繼續關注好吧啦網。
