旋轉通過繞中心線旋轉一個或多個輪廓來添加或移除材料。您可以生成凸臺/基體、旋轉切除或旋轉曲面。旋轉特征可以是實體、薄壁特征或曲面。 一、欲使用以下準則生成旋轉特征：1、實體旋轉特征的草圖可以包含多個相交輪廓。 您可使用 已選擇輪廓 指針（您在 PropertyManager 中單擊 已選擇輪廓 時可用）選擇一個或多個相交或非相交草圖生成旋轉。

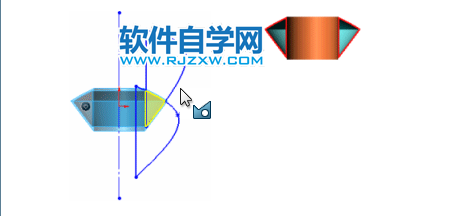

選擇頂部區域（輪廓）

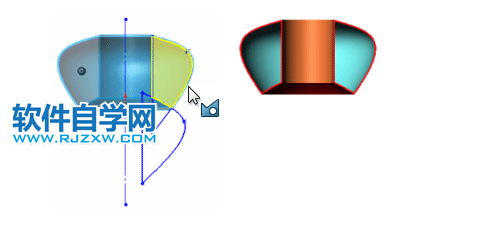

選擇底部和中部區域（輪廓）

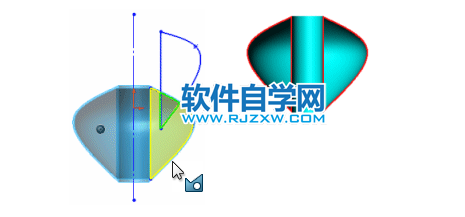

選擇中部區域（輪廓）

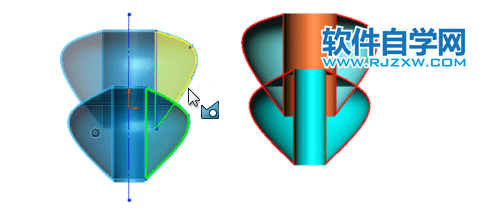

選擇所有區域（輪廓）

2、薄壁或曲面旋轉特征的草圖可包含多個開環的或閉環的相交輪廓。

3、輪廓草圖必須是 2D 草圖；不為輪廓支持 3D 草圖。 旋轉軸可以是 3D 草圖。4、輪廓不能與中心線交叉。 如果草圖包含一條以上中心線，請選擇您想要用作旋轉軸的中心線。 僅對于旋轉曲面和旋轉薄壁特征而言，草圖不能位于中心線上。5、您可以生成多個半徑或直徑尺寸，而不用每次都選擇中心線。6、當您在中心線內為旋轉特征標注尺寸時，您將生成旋轉特征的半徑尺寸。 當您穿越中心線標注尺寸時，您生成旋轉特征的直徑尺寸。7、您必須重建模型才可顯示半徑或直徑尺寸符號。以上就是solidworks旋轉特征，希望大家喜歡，請繼續關注好吧啦網。
